Здравствуйте!
Решил я автоматизировать работу циркуляционного насоса:
Задача: нужно что б насос в системе отопления прекращал работу при 65 градусах, если температура падает что б включался…
Дано терморегулятор с порогом от 30 до 110 градусов, аналог как стоит в печах и духовках. Питание 2 контакта + сам датчик.
Подключился так на 1 фаза приходит
На С — фаза пошла на насос.
2 -пустая клемма
0 — напрямую ушёл на насос.
Имеем : насос включается при 65 градусах и выше, ниже 65 выключается.
А мне надо наоборот.
Как сделать то?
Помогите плиз!
P.s. как подключить реле что б работало как мне нужно?
Нарисуйте плиз!
Нарыл такое реле, как подключить его к терморегулятору, что б при достижении температуры допустим 60градусов оно выключалось, а при снижении температуры насос включался.
Подключил, все работает…
Но
При температуре котла 60 градусов- отключается, при 55 включается
Вопрос тут же ставлю терморегулятор в большую сторону 70-110 а он не включается- а почему? Ведь датчик терморегулятор видит 60? Понять не могу

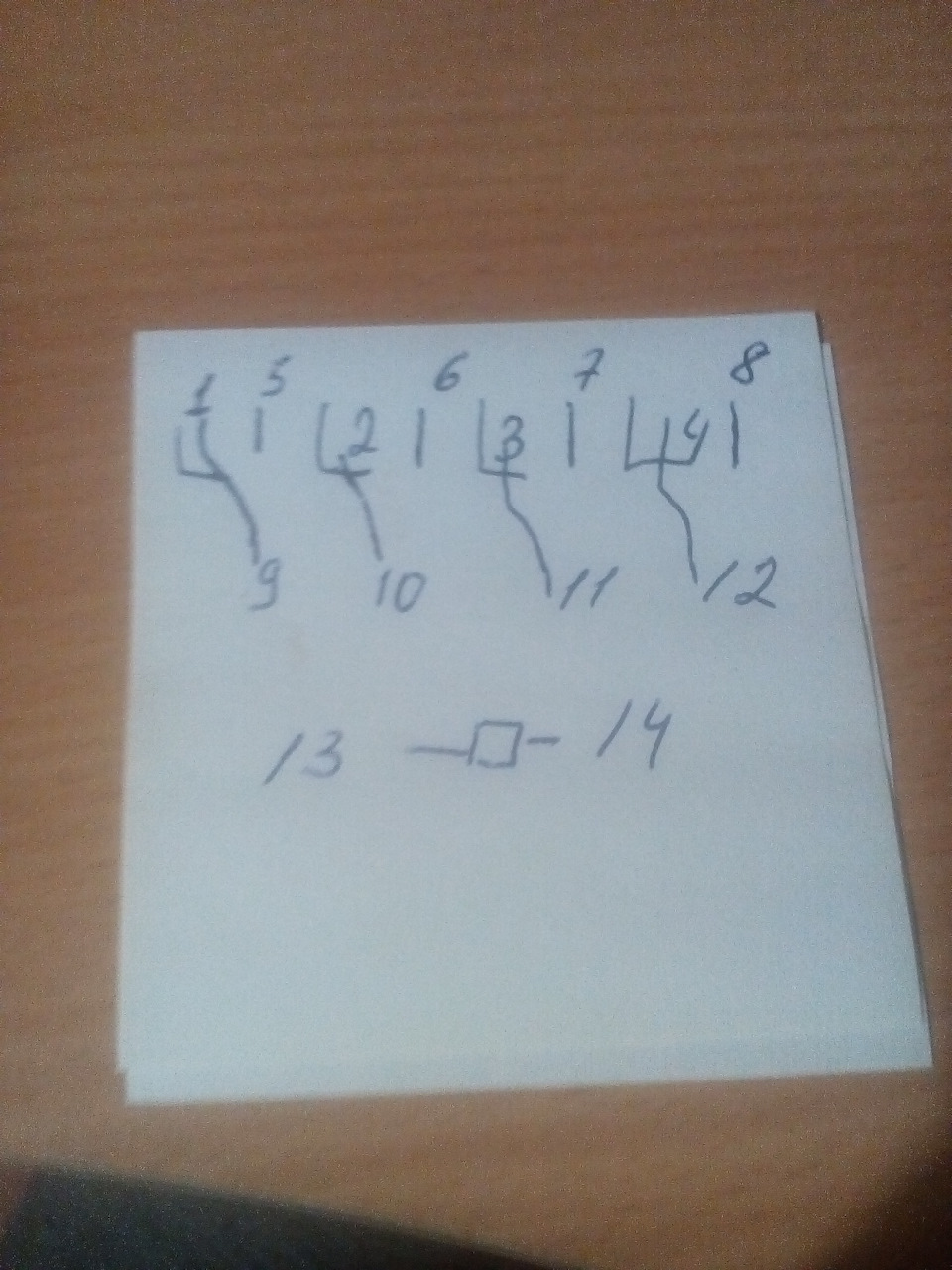

Схема терморегулятор на последнем фото
Люди добрые простите…
В общем полключал вчера ч/з реле и напрямую — все равно он работал некорректно, думал сам терморегулятор неисправный…
Нашёл у китайцев его описание — он нормально- замкнутый!
Сегодня заново его подключил- но уже не в кочегарке, а дома, теплоизолировал капиллярную трубку — расположил её сверху-вниз, а не снизу-вверх.
Все работает!
Ставил 60 градусов- при 62 терморегулятор- отключается.
При 58,5-59 градусов включается .
Все работает как надо!
Всем спасибо!
