Теплый пол в доме из бруса

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

  • Традиционным, под стяжку из цементно-песчаного раствора.
  • «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

  • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
  • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Теплый пол в доме из бруса

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Теплый пол в доме из бруса

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Теплый пол в доме из бруса

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.
Читайте так же:  Очистка котлов от нагара

Теплый пол в доме из бруса

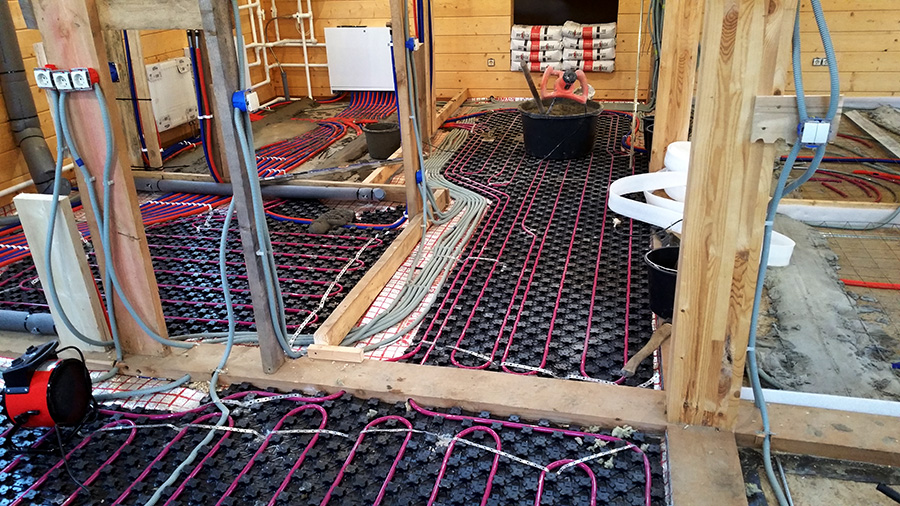

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

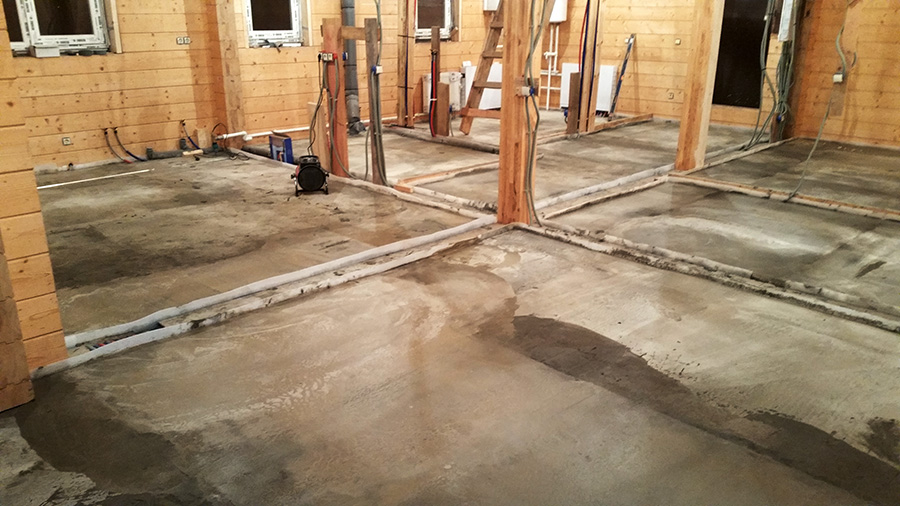

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Теплый пол в доме из бруса

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

Сооружение системы теплоснабжения, монтируемой в перекрытия дома из пиломатериалов, аргументировано массой веских факторов. Водяное или электрическое оборудование, находящееся под чистовым полом, не влияет на эстетические критерии, позволяет отказаться от монтажа радиаторов и требующихся для их подключения труб. Однако для того чтобы устроить теплый пол в деревянном доме, необходим учет специфических особенностей строения из древесины и соблюдения правил установки в них данных обогревательных систем. Эти нюансы мы сегодня и попробуем раскрыть.

Техническая система «теплый пол» в доме из древесины полностью справляется с обогревом строения. При рациональном использовании и наличии теплоизоляционного слоя она позволяет ощутимо сократить веские затраты в отопительный сезон. Отказ от монтажа батарей и труб предоставляет возможность полноценно использовать полезное внутреннее пространство. Сохраняется своеобразная прелесть интерьеров деревянных домов, не испорченная наличием не сочетающегося с деревянным антуражем оборудования.

Теплый пол в доме из бруса

Какую систему лучше делать — на воде или электричестве?

Сооружение домов из древесины предполагает использование двух типов материалов для перекрытий: бетонных плит и деревянных балок. Чаще всего применяют деревянные балки, так как они не снижают теплотехнических параметров деревянных строений и не заставляют увеличивать несущую способность фундаментального основания.

Оба типа перекрытий совместимы с двумя существующими системами теплых полов, выбор которых зависит лишь от индивидуальных предпочтений собственников и от необходимой мощности обогревательного оборудования. В перекрытиях деревянных домов может быть установлено:

  • Металлопластиковая трубопроводная система с циркулирующим по ней агентом — горячей водой.
  • Токопроводящая система, представленная матами, кабелем или обогревающей инфракрасной пленкой.

Большинство владельцев отдает предпочтение токопроводящим системам, несмотря на то, что у водяного оборудования осталось немало приверженцев. Металлопластиковые трубы над перекрытиями монтируют преимущественно в ванных комнатах, что обосновано удобством их подключения к поставляющим горячую воду установкам. Однако легкость веса, простота монтажа, минимальный расход энергии и продуктивность токопроводящих систем убеждает разумных владельцев в том, что теплые полы в частном доме лучше выполнить с помощью электрокабеля.

Следует помнить. Удельная мощность расположенного над деревянными балками нагревательного кабеля не должна быть выше предельного значения 17 Вт/м. Предел удельной мощности электрической системы «теплый пол» в брусовом или бревенчатом доме составляет 130 Вт/м 2 . Превышение является нарушением правил, регламентированных в требованиях к пожарной безопасности, оно создает угрозу воспламенения.

Электрический «теплый пол» при грамотной установке обеспечит идеальные комфортные условия и отличный теплообмен. К тому же последние модификации оборудования оснащены устройствами, контролирующими уровень влаги, что способствует продлению эксплуатационных сроков деревянных конструкций.

Технические требования при устройстве электрической системы

Владельцам, решившим устроить электрический теплый пол в загородном доме, следует придерживаться правил, соблюдение которых исключит вероятность возникновения рискованных ситуаций и проблем в процессе эксплуатации.

Не хочется масштабно переделывать пол для монтажа водяного или электрического обогрева? Выходом может стать пленочный инфракрасный теплый пол, про который можно прочитать тут: https://pol-master.com/tepliy-pol/plenochnyj-infrakrasnyj-teplyj-pol.html.

При установке токопроводящей системы теплый пол нужно помнить о том, что:

  • Укладка нагревательного кабеля должна быть равномерной, обеспечивающей равнозначные параметры на всех участках пола.
  • Наличие термостата, оснащенного датчиками температуры всей конструкции пола и воздушной подушки, исключит перегрев и самопроизвольное воспламенение. Предельная величина, автоматически регулируемая термостатом, для деревянных полов 40° С.
  • Нужна гидроизоляция, исключающая воздействия влаги, так как она является отличным проводником.
  • Мощность напольного покрытия, сооружаемого из твердых сортов древесины (бука, дуба), не должна превышать 24 мм, толщина пиломатериалов из сосны или лиственницы не больше 22 мм.
  • Не рекомендована укладка электрического кабеля на участках расположения тяжелых предметов обстановки, вес которых при длительном действии нередко приводит к повреждению электрического провода.
Читайте так же:  Чем приклеить пенопласт к фанере

Нецелесообразно и нежелательно поверх системы теплый пол укладывать занимающие всю площадь синтетические или натуральные ковровые покрытия. Они будут выполнять функцию изоляции, из-за которой генерируемое тепло не будет в полном объеме поступать в обогреваемые комнаты.

Решили сделать себе электрический теплый пол, но не можете определиться с какой стороны подойти к задаче? В этом вам поможет наша статья: https://pol-master.com/tepliy-pol/elektricheskie-teplye-poly.html.

Правила монтажа системы в деревянном жилом сооружении

Мощная бетонная стяжка излишне утяжеляет вес дома из бревна или бруса. Потому в деревянных строениях теплый пол монтируют преимущественно на «воздушной подушке».

Теплый пол в доме из бруса

Укладка чернового пола и устройство системы теплый пол

Порядок выполнения работ следующий:

  • Перекрытие очищается от загрязнений, мусора, пыли.
  • Производится шпатлевка щелей и зазоров, она выполняется только с использованием составов, предназначенных для заделки дефектов в древесине.

Обратите внимание. Монтажная пена не совместима с системой «теплый пол» из-за высоких изоляционных характеристик, препятствующих прохождению генерированного оборудованием тепла.

  • Выполняется укладка направляющих сосновых брусьев (длина материала 2м, размер 40×40 мм). Направляющие крепятся к черновой поверхности саморезами.
  • Затем осуществляется укладка теплоизоляционного материала. Чаще всего это фольгированный пенофол, выполняющий две функции: изоляцию и отражение теплового потока, поставляемого нагревательным кабелем. Материал укладывают в промежутках между опорными брусьями.
  • Над теплоизоляционным материалом располагают оцинкованную сетку.
  • Параллельно направляющим брусьям на расстоянии примерно 10 мм укладывают силовой кабель.
  • В точках пересечения кабелем опорных брусьев делают пропилы, углубляя их до уровня расположения теплоизоляционного слоя. В каждый пропил нужно положить металлическую фольгу.
  • Крепление кабеля к брусьям производится с помощью монтажной ленты. Если возникнет необходимость прикрепить кабель к сетке, используют хомуты.

Подробный сравнительный обзор вариантов и технологий монтажа систем теплого пола на нашем сайте: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Теплый пол в доме из бруса

Чуточку внимания! Минимальная высота «воздушной подушки» при устройстве теплого пола в деревянном доме 30 мм.

Можно считать, что отопление дома теплыми полами организовано, и приступать к сооружению чистового пола.

Укладка чистового пола

Чаще всего чистовой пол в доме из бревен или бруса устраивают с применением фрезерованных досок, оснащенных элементами замкового соединения типа «шип-паз». Минимальная ширина материала 9,8 см, максимальная 14,5 см, толщина 3 – 4,4 см. Фрезерные доски, имеющие продольную выемку на нижней поверхности, обеспечивают естественную циркуляцию воздуха в сложной системе пола. Укладку чистового покрытия можно проводить шпунтованными досками с фальцем или с рейкой, тыльная сторона которых не обработана. Но укладка такого материала требует от исполнителя опыта, сноровки и внимания, потому зачастую выбирают фрезерованные пиломатериалы.

Теплый пол в доме из бруса

Совет. Желательно использовать для монтажа чистового пола пиломатериалы, прошедшие камерную сушку. Перед закреплением чистовой пол должен пролежать над работающей электрической системой двое суток, по истечении которых доски нужно закрепить.

Доскональное соблюдение технических правил устройства теплого пола в строении из древесины избавит от угрозы возгораний, дорогостоящих потерь тепла, от преждевременного выхода из строя токопроводящей системы. Грамотный монтаж обогревательного контура гарантирует комфорт и безопасность.

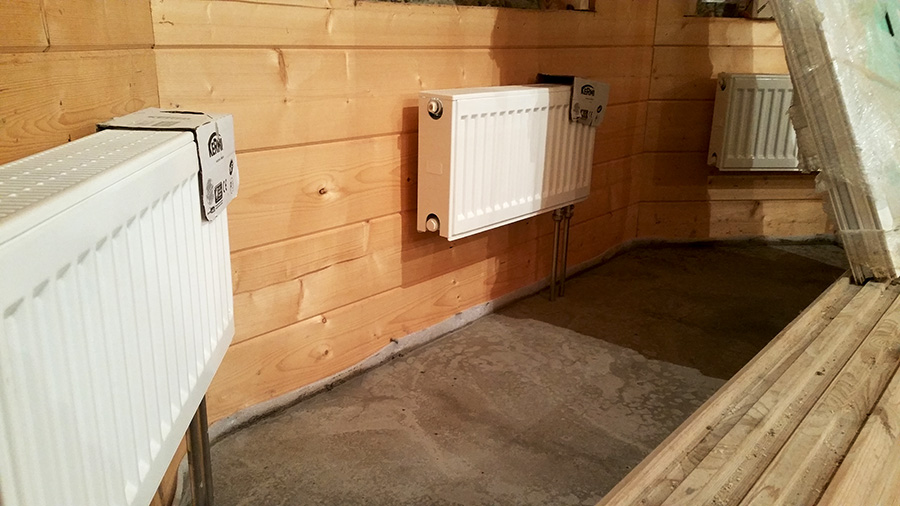

Чем отличаются традиционные радиаторы от теплого пола?

Радиаторы отопления нагревают воздух вблизи. Он становится теплым и циркулирует вверх. Таким образом, при традиционной системе отопления весь горячий воздух скапливается вверху. Особенно не выгодно топить площади с высотой потолков 2,5-3 метра. В итоге вы отапливаете потолок и крышу, а ноги так и продолжают мерзнуть.

С системой теплый пол все иначе. Нагревается вся поверхность пола. Далее нагревается воздух. Так как обогреватели расположены равномерно по всему полу, то воздух нагревается всей массой. Тем самым происходит медленная циркуляция воздуха в большом объеме. Ноги не мерзнут и не надо тратить много энергии на дополнительное и ненужное отопление потолка.

Монтаж теплого пола делится на два типа:

● Установка труб с циркулирующей горячей водой.

● Электрическая система, которая устанавливается в виде токопроводящих матов, кабелей и инфракрасной пленки.

Еще одна отличительная особенность теплого пола – он поддерживает оптимальный уровень влажности в помещениях. Нагревательные элементы соприкасаются и нагревают только поверхность пола, поэтому они не сушат воздух.

Теплые полы в деревянном доме устанавливаются на бетонную стяжку или деревянные балки. Это называется черновой пол. Поверх него устанавливаются финишные полы.

Теплый пол в доме из брусаТеплый пол в доме из бруса

Горячая вода в основе теплого пола

Обычно теплые полы от горячей воды устанавливают в ванной комнате. Их отводят от основного отопления, которое проведено в доме с помощью радиаторов и труб. Однако при центральных котельных возникает проблема: с мая по октябрь отключается отопление. И домочадцы мерзнут как в сентябре, так и в мае.

Сделать в ванной комнате теплые полы в течении всего года можно, если подключить систему к водонагревателю или горячей воде в доме.

Монтаж жидкостного теплого пола

Производится на бетонных перекрытиях. Сначала устанавливают трубы для горячей воды непосредственно на пол. Используют металлопластик. Важно заполнить все пространство пола равномерно: в виде змейки или улитки. Далее идет этап подключения труб к отоплению. Здесь целесообразно проверить работу теплого пола и узнать все нюансы нагрева:

● Сколько времени прогревается труба отопления.

● Наличие протечек и повреждений трубы.

Важно исправить все недочеты до момента монтажа стяжки.

Стяжка заливается специальными растворами. В них добавлены пластификаторы и разнообразные примеси. Состав для стяжек обладает высоким уровнем пластичности по сравнению с цементными растворами.

Читайте так же:  Какой обогреватель для палатки выбрать

Стяжка уберегает пластиковые трубки с водой от механических повреждений. Поэтому, если вы нечаянно уроните на пол тяжелую ванну или раковину, то отопление не пострадает. При возведении растворов для стяжки важно обеспечить давление в трубах от горячей воды. Благодаря этому трубы не сдавит раствор и не повредит конструкцию отопления.

Стяжку заливают по уровню. На ровную стяжку легче крепить финишный пол: паркет или керамическую плитку. Когда стяжка полностью застыла, приступают к монтажу декоративного покрытия. Для ванных комнат рекомендуют использовать керамическую или керамогранитную плитку.

Завершающий этап – когда регулируют подачу тепла в трубы.

Теплый пол в доме из брусаТеплый пол в доме из бруса

Электрическая система теплого пола

Теплый пол от электричества устанавливают во всем доме или отдельных комнатах. Соблюдают следующие принципы установки:

● Важно устанавливать термостаты. Они оснащены датчиками температуры всего пола. При перегреве датчики отключают подачу электричества. Максимальный уровень температуры устанавливается в пределах 40°. Так снижается риск самовозгорания деревянного пола.

● Устанавливается гидроизоляционный слой. Он отводит влагу от электрических коммуникаций. Любая жидкость – это проводник для электричества. Поэтому мы изолируем попадание конденсата и воды на электрические кабели и платформы.

● Толщина напольного покрытия из дуба или бука – 24 мм, а толщина полов из сосны или лиственницы – 22мм.

● Не рекомендуется устанавливать электрический теплый пол на места, где должна находиться тяжелая мебель. Через продолжительное время тяжелая мебель может деформировать электрические провода.

На поверхность теплого пола не укладывают сплошные синтетические или натуральные полотна. Линолеум или ковролин изолирует тепло. Таким образом энергия не поступает в помещение в полном объеме.

Монтаж электрического теплого пола

Электрический пол монтируется на воздушной подушке. Этот способ не утяжеляет конструкцию пола в деревянном доме по сравнению с бетонной стяжкой.

Этапы установки электрического теплого пола:

Подготовка поверхности чернового пола. Деревянные перекрытия очищаются от пыли и грязи. Древесина обрабатывается специальными растворами от воспламенения, появления грибка и плесени.

● Маскировка щелей в полу. Шпаклевать щели необходимо специальными растворами для работы по дереву.

Направляющие брусья. В качестве материала используют сосну или лиственницу. Размер брусьев 40 х 40 мм. Направляющие закрепляется на черновом полу с помощью саморезов.

Теплоизоляционный слой укладывается между опорными брусьями. Для домов из клееного бруса подходит фольгированный пенофол. Он не дает теплу выходить за пределы дома снизу и дополнительно отражает энергию.

Обрешетка. Используют оцинкованный металл. Она нужна для придания определенной формы кабелю. Закрепляют провод с помощью муфты. На сетке делают изгибы в виде змейки или улитки.

Электрический кабель. Его кладут поверх металлической сетки кладут. Его располагают на расстоянии 10 мм от предыдущего ряда провода и параллельно направляющим брусьям.

Пропилы до уровня фольгированной изоляции. Их делают, когда кабель пересекает опорные брусья. В пропилы помещают фольгу. Углубление кабеля остерегает проводку от повреждений, так как провод не будет торчать поверх конструкции чернового пола.

Крепление провода. К сетке кабель крепится специальными хомутами, а к брусьям – монтажной лентой.

Важно создать воздушную подушку с минимальной высотой 3 см.

Также для установки электрического пола запрещено использовать монтажную пену. Она выполняет функции изоляции, тем самым тепло не поступает в помещение.

Теплый пол в доме из брусаТеплый пол в доме из бруса

Теплый пол в доме из бруса

Инфракрасный теплый пол

Это новый продукт на рынке встроенного обогрева. ИК теплый пол отличает легкость монтажа и универсальность применения в любых помещениях.

Инфракрасное отопление представлено пленкой с нагревательными секциями. При транспортировке они скатываются в рулоны. Если выходит из строя одна или несколько секций, то остальная конструкция продолжает нагревать полы в установленном режиме. Тем самым использование ИК отопления значительно снижает расходы на ремонт и замену секций.

Управляют системой обогрева с помощью терморегуляторов. Они измеряют температуру воздуха. Можно установить минимальные и максимальные значения температуры. Система будет автоматически включаться и выключаться без вашего участия.

Монтаж ИК теплого пола не отличается от установки электрических кабелей. Поверхность чернового пола также очищается, укладывается теплоизоляция. Вместе с отражающей изоляцией устанавливают стекломагнезитовые листы. Они защитят инфракрасную пленку от ударов и механических повреждений.

Устройство чистового пола

В домах из клееного бруса устанавливаются фрезерованные доски. Используют тип соединения шип-паз. Доски имеют продольную выемку по всей длине. Через них проходит естественная циркуляция воздуха в системе теплого пола.

Важно, чтобы доски для чистового пола прошли камерную сушку. Так поверхность пола остается ровной, доски не перекосит от высыхания. Перед закреплением досок полы лежат над работающей системой в течении двух суток.
