Трубопроводы из полипропилена получили широкое распространение в сфере водоснабжения и отопительных коммуникаций. Трубы из данного материала отличаются хорошими эксплуатационными характеристиками – низкой стоимостью, долговечностью и простотой монтажа.

Ппр кран для радиатора отопления

Шаровой кран из ППР

В данной статье рассмотрены краны из ППР, которыми комплектуются полипропиленовые трубопроводы. Вы узнаете, какими конструктивными особенностями и техническими характеристиками они обладают, как выбрать и своими руками установить шаровой кран.

Конструкция шарового крана из ППР

Шаровой полипропиленовый кран является запорной арматурой, используемой в системах водоснабжения и отопления. Он применяется для полного перекрытия циркулирующего потока – эксплуатировать такие краны в качестве регулирующей арматуры нельзя, поскольку из-за конструктивных особенностей в таком режиме использования они быстро выходят из строя из-за образования каверн.

Каверна является механическим повреждением боковой части корпуса крана, стенки которой имеют малую толщину, не способную выдержать воздействие механических частиц содержащихся в потоке транспортируемой воды.

Ппр кран для радиатора отопления

Повреждения корпуса шарового крана

В отличие от латунных аналогов, в ППР кранах нет внутренних уплотнительных элементов на штоке – уплотнитель расположен за пределами сечения пропускного отверстия, он представлен пластичным синтетическим каучуком, которым заполняется полость конструкции в ее седальной части.

Шаровой запорный элемент имеет два ограничителя в виде полимерных колец, которые фиксируют положение узла. Качественные краны изготавливаются методом литья – они имеют монолитную конструкцию и, как следствие, высокую механическую прочность.

Для изготовления запорного шара используется латунь марки CW617N (у зарубежных производителей) либо отечественный аналог – латунь ЛС59-2. Для приданию узлу большей устойчивости к коррозии шар может покрываться слоем гальванизированного хрома.

Пропускное отверстие, размещенное на параллельных стенках запорного шара, имеет круглую форму. В открытом положении отверстие расположено по направлению оси трубопровода, тогда как при перекрытии потока запорный шар рычагом проворачивается так, чтобы пропускной патрубок перекрывался монолитными стенками шара.

Некоторые производители, с целью экономии металла, могут обтачивать шар в нижней части, формируя там дополнительное проточное отверстие – “отстойник”. Запорные узлы такой конструкции доставляют немало проблем в эксплуатации, поскольку в отстойнике постоянно скапливается шлам и содержащиеся в воде механические частицы.

Читайте так же:  Экспанзомат для отопления устройство и принцип работы

Ппр кран для радиатора отопления

Разновидности проходного сечения в шаровом запорном элементе крана

Регулирующая рукоять арматуры может выполняться в двух конфигурациях – бабочка либо рычаг. На штоке она фиксируется посредством шестигранного соединения и отсекающей заклепки. Отметим, что пластиковый шаровой кран для полипропиленовых труб имеет необслуживаемую конструкцию – в случае потери арматурой герметичности либо ее поломок отремонтировать кран не получится, вам потребуется полностью его заменить.

Функциональное назначение и технические характеристики

Полипропиленовые шаровые краны производятся согласно международным стандартам DIN №16962 и ISO №15774, согласно положениям которых такие изделия нельзя использовать в системах газоснабжения. Они предназначены для комплектации водопроводов и систем отопления из пластиковых труб, температура теплоносителя в которых не превышает допустимый для ППР максимум (+90 градусов).

Помимо бытовой эксплуатации, такие краны могут использоваться в технологических трубопроводах следующих видов промышленности:

  • химической (полипропилен, как материал, устойчив к большинству видов химически агрессивных веществ);
  • пищевой,
  • целлюлозно-бумажной;
  • фармацевтической.

Ппр кран для радиатора отопления

Шаровой кран в разрезе

Шаровые краны из ППР предназначены для труб малого диаметра, диапазон поставляемы на рынок размеров – от 23 до 63 мм (20, 25, 32, 40, 50, 63). Технические характеристики изделий следующие:

  • температурный максимум +90 градусов (возможно кратковременное повышение температуры циркулирующей среды до +110);
  • максимальное давление в системе – 20 Бар;
  • скок эксплуатации: в системах холодного водоснабжения – 50 лет, в отопительных коммуникациях (радиаторные системы и теплый пол) – 25 лет.

Отметим, что при повышении температуры до +130 градусов происходит повышение пластичности полипропилена, в результате которой арматура теряет свою герметичность.

Преимущества и недостатки, сравнение с латунными аналогами

На водопроводные и отопительные системы из полипропиленовых труб, помимо пластиковых кранов также могут устанавливаться латунные изделия. Металлические аналоги отличаются более высоким температурным максимумом – до +150 градусов и рабочим давлением – до 40 Бар.

Латунные краны выигрывают в плане ремонтопригодности – они являются обслуживаемыми конструкциями, которые при потери герметичности можно разобрать и починить, заменив сальники либо уплотнительные элементы. Однако стоимость латунных кранов в 2-3 раза выше, чем у изделий из ППР. Для примера – латунный кран от лидирующей на рынке компании Валтек для труб диаметром 20 мм обойдется вам в 350 рублей, полипропиленовый – 170 рублей.

Читайте так же:  Как подключить циркуляционный насос к электрокотлу

Ппр кран для радиатора отопления

Шаровой кран из полипропилена

Полипропиленовая арматура имеет следующие эксплуатационные преимущества:

  1. Полная устойчивость к коррозии и химически агрессивным веществам. Внутри корпуса крана в процессе использования не появляется налет и сторонние образование, ухудшающие его пропускную способность.
  2. Простота монтажа и отсутствие необходимости приобретения дополнительных переходников и адаптеров.
  3. Герметичность, надежность и долговечность при соблюдении рекомендованного режима эксплуатации.
  4. Компактный размер и минимальный вес.
  5. Эстетичный внешний вид – кран визуально не выделяется на фоне трубопровода.

Недостатки изделий уже были озвучены, к ним относится – невозможность использование в качестве регулирующей арматуры, ограничение температурного режима и отсутствие ремонтопригодности.

Полипропиленовый кран – особенности использования (видео)

Технология монтажа полипропиленовых кранов

Все краны из полипропилена устанавливаются на пластиковые трубопроводы посредством раструбной сварки. Также существуют переходные изделия для стыковки полимерных и металлических труб, один патрубок которых имеет резьбовое соединение, второй – раструбное.

Для проведения работ вам потребуются следующие инструменты:

  • ножницы для обрезки пластиковых труб;
  • фаскосниматель;
  • калибратор;
  • паяльник.

Используемый паяльник должен комплектоваться нагревательными насадками, соответствующими диаметром размеру ППР крана и трубы. На рынке широко представлены изделия для бытовой эксплуатации с насадками 16, 20, 25, 32 и 40 мм, стоимость которых варьируется в пределах 2-10 тыс. рублей.

Ппр кран для радиатора отопления

Пайка полипропиленовых изделий

Установка крана выполняется по следующей технологии:

  1. Паяльник включается в сеть и нагревается до рабочей температура, которая для полипропилена составляет 240-260 градусов.
  2. Пока нагревается паяльник выполняется подготовка стыкующихся труб – изделие обрезается ножницами, с помощью калибратора устраняется возникшая при обрезке овальность, фаскоснимателем удаляются присутствующие на срезе заусеницы.
  3. Патрубок крана и труба надеваются на насадки паяльника. Время нагрева зависит от диаметра изделий: для 15 мм – 5 сек, 20 и 25 мм – 7 сек, 32 мм – 8 сек, 40 мм – 12 сек.
  4. По истечению заданного времени кран и труба снимаются с паяльника и стыкуются между собой. Труба вводится в раструб крана до упора и в таком положении неподвижно фиксируется до наступления отвердевания пластика (2-4 минуты).

Аналогичным образом с трубопроводом соединяется противоположный патрубок крана. Учитывайте, что охлаждать спаянный стык в холодной воде нельзя – он должен остыть при комнатной температуре.

Читайте так же:  Эоу электросберегающая отопительная установка инструкция по применению

При проведении сварочных работ чаще всего допускаются следующие ошибки:

  • контактирующие поверхности труб и крана не очищаются от загрязнений, что приводит к ухудшению качества соединения;
  • неправильное позиционирование соединяемых элементов – после стыковки расплавленных конструкций у вас есть лишь несколько секунд, чтобы правильно разместить их по отношению друг к другу, прежде чем полипропилен начнет затвердевать;
  • оплывы, которые образует выдавленный из стыка расплавленный пластик необходимо удалять после отвердевания соединения, делая это сразу же после стыковки вы можете деформировать конструкцию;
  • трубу необходимо вдавливать в торец фитинга до упора, в противном случае между упорным торцом внутри корпуса крана и срезом трубы образуется зазор, снижающий долговечность соединения;
  • усилия, прикладываемые при вдавливании, должны быть умеренными – если приложить чрезмерно сильную нагрузку может образоваться внутренний оплыв, уменьшающий патрубок пропускного отверстия крана.

  • Ппр кран для радиатора отопления
  • Цена: 220 194 Р
  • Добавить в корзину
  • Товар есть в наличии
  • К сравнению

Cтоимость и срок доставки по запросу

  • Код товара: 403218

  • Ппр кран для радиатора отопления

  • Ппр кран для радиатора отопления

  • Ппр кран для радиатора отопления

Технические характеристики:

  • Бренд Lammin
    Страна Россия

Все характеристики

  • Цена: 220 194 Р
  • Добавить в корзину
  • Купить в один клик
  • Товар есть в наличии

Cрок и стоимость доставки по запросу

Самовывоз ПВЗ СДЭК:

  • Добавить к сравнению
  • Рейтинг:
  • Код товара: 403218
  • Доставка осуществляется согласно тарифам транспортных компаний и курьерской службы. Версия для печати
  • Описание товара

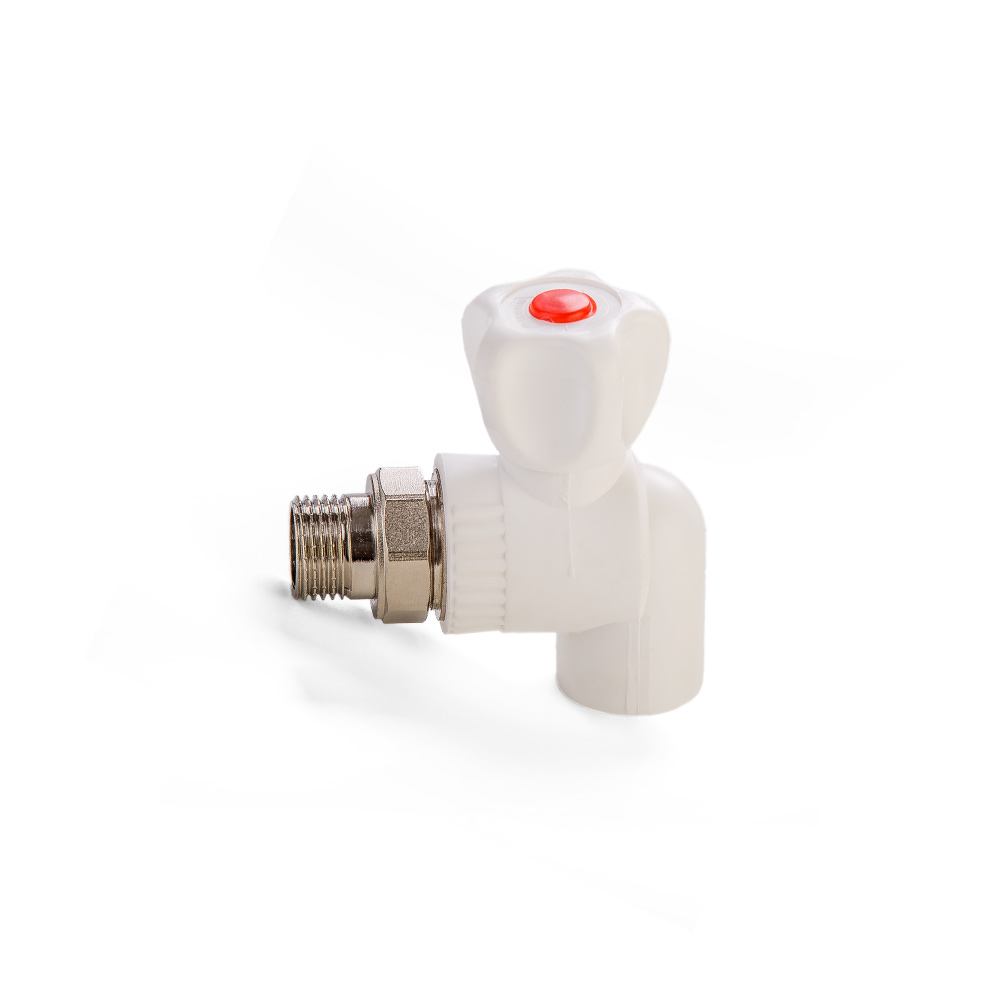

    Кран шаровый радиаторный угловой обеспечивает перекрытие отопительной сети или водопровода с полипропиленовыми трубами, по которому транспортируется вода в жилом доме, административном или промышленном здании. Это изделие позволяет подключить трубопровод к радиатору под углом 90°.

    С помощью крана обеспечивается быстрое отсоединение радиатора от системы с целью промывки или ремонтных работ. Устройство объединяет в себе такие элементы, как обычный кран, муфта «американка», уголок.

    Со стороны радиатора кран присоединяется посредством резьбы, для подключения к полипропиленовой трубе используется метод сварки враструб. Использование при изготовлении крана металла и полипропилена обеспечивает долговечность и надежность конструкции в условиях использования горячей и холодной воды.
