Печь с вертикальной загрузкой дров своими руками

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия – 85%;
• очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки – 2/3 высоты;
• толщина обмазки – 1/3 диаметра;
• площадь сечения трубы – 7% от ее поперченного сечения;
• площадь поддувала – 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника – 4-6% от высоты барабана;
• площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки – 1/4 диаметра барабана;
• высота внешней трубы – 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Какие бывают конструкции печей длительного горения? Из этой статьи вы узнаете, чем принципиально отличаются печи длительного горения с вертикальной загрузкой и как повысить их эффективность.

Продолжая тему изготовления и усовершенствования печей длительного горения (ПДГ), мы подробно опишем устройства с вертикальной загрузкой. Преимущества такого варианта:

1. Компактная камера сгорания.
2. Использование гравитации в работе.
3. Более эффективная реализация топлива (дров).
4. Низкая температура выброса — не нужно усиленно изолировать дымоход.
5. Относительная чистота (бездымность) выброса — меньше проблем с соседями.

Принципиальное отличие таких печей от буржуек и их производных — постепенное сгорание топлива и, как следствие, плавное и равномерное распределение тепла (в буржуйках разгорается сразу вся загрузка).

Две самые популярные разновидности ПДГ — «Бубафоня» и «Ракета» (ракетная печь). В первом случае реализуется энергия от горения древесины под давлением при дефиците кислорода, во втором — реактивный процесс, возникающий при перепаде температур.

«Бубафоня» или поршневая ПДГ

Своё оригинальное название эта печь получила от ника автора, который впервые выложил схему в общий доступ. Является ли он изобретателем этой разновидности, неизвестно. Скорее всего, в той или иной форме она существовала с давних времён, поскольку её действие основано только на законах физики и природы.

Особенность этого варианта ПДГ — постоянное давление поршня, пятка которого балансирует и удерживает постоянную равномерную температуру, не позволяя остывать или перегреваться отдельным участкам.

Конструкция

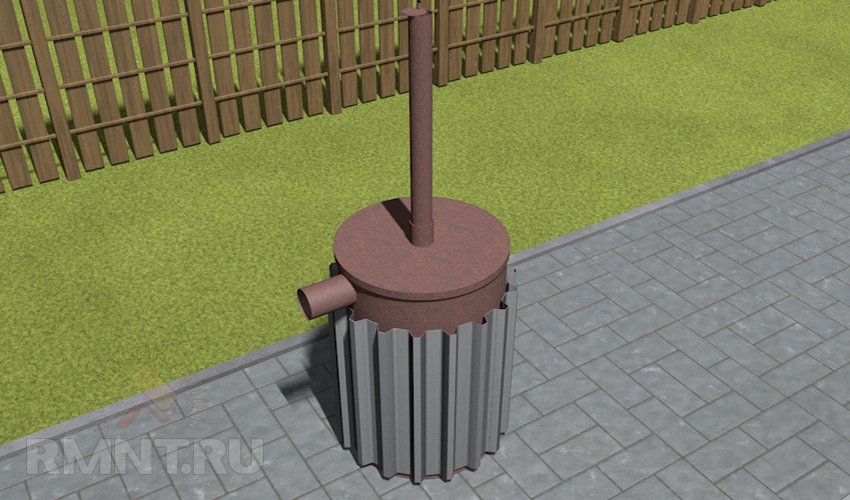

«Бубафоня» представляет собой нечто вроде цилиндра поршневого ДВС в крайне примитивном виде:

1. Элемент 1. Камера сгорания (КС). Открытая цилиндрическая ёмкость (бочка, баллон, труба) без люков и с дымоотводом у верхней границы. Размер КС может колебаться от 20 до 240 л.

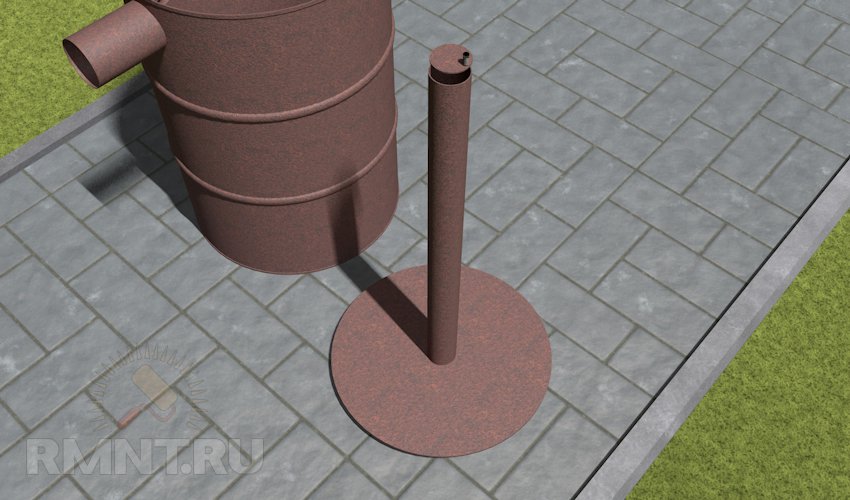

2. Элемент 2. Поршень. Стальная труба сечением 75 мм с круглой пяткой на одном конце. Пятка имеет диаметр на 40–50 мм меньше, чем КС, и отверстие под диаметр трубы. В наружной части пятка имеет рёбра для допуска воздуха к участку горения. Функционально эта деталь исполняет роль воздуховода и пресса.
3. Элемент 3. Крышка. Простая стальная крышка с отверстием для трубы воздуховода.

Простота и надёжность конструкции, а также доступность материала сделали эту печь самой популярной у селян и владельцев гаражей. «Бубафоня» является рекордсменом по длительности горения — КС из бочки 200 л при полной плотной вертикальной загрузке работает 20–24 часа.

Как собрать

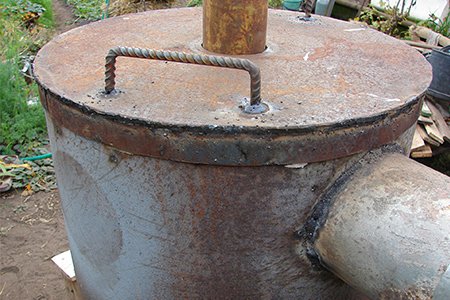

1. Отрезаем верхнюю крышку бочки (должна быть не гнилая). Её можно использовать потом под крышку печи. Если это газовый баллон, отрезаем по границе спайки оголовка и стенки. В 20–30 мм от верхнего края вырезаем отверстие дымохода и привариваем канал из трубы 100–120 мм.

2. Воздуховод (ВВ). Для КС любого размера достаточный внутренний диаметр трубы ВВ — 75 мм. Длина ВВ равна высоте КС плюс 200–300 мм.

3. Пятка. Лист 4–6 мм вырезаем в виде круга диаметром меньше камеры сгорания на 30–40 мм.

4. Вырезаем по центру пятки отверстие, равное внутреннему диаметру ВВ плюс 2–3 мм. По краю можно наварить бортик из полосы для устойчивости поршня при загруженной топке.

5. Привариваем на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.

6. Привариваем ВВ к пятке под углом строго 90º с обратной стороны от рёбер.

7. На свободном конце ВВ изнутри навариваем гайку М6. Вырезаем заслонку по сечению ВВ и устанавливаем на винт. Можно использовать магнит подходящего диаметра. Этой заслонкой регулируется подача воздуха в очаг горения.

8. На крышку навариваем полосу 20–30 мм по окружности наподобие бортика.

Топливом для поршневой печи длительного горения типа «Бубафоня» может служить любой твёрдый горючий материал, но, как правило, это дрова. Небольшое количество резины или пластика не даст «чёрного выхлопа», т. к. полностью прогорит в КС. Топливо загружается при снятом поршне, но по ходу работы можно догружать печь маленькими дровами через трубу ВВ. Безопасный поджиг также можно производить через ВВ.

Проблема, которой не существует

Дотошный мастер попытается подогнать ВВ под крышку, а крышку под КС максимально плотно и даже предусмотреть уплотнения. Опытным путём было установлено, что такие «усовершенствования» оборачиваются неспособностью печи продуктивно работать. Секрет кроется во вторичном воздухе, который подкачивается через зазоры в верхней части и обеспечивает тягу. В этом случае щели выступают в роли инжекторов, о которых мы рассказали в предыдущей статье.

Извлекаем максимальную пользу

Конвектор. Для отвода тепла от КС (топки) есть простое и эффективное решение, основанное на конвекции воздуха.

Конвекция — вид теплопередачи, в котором тепловая энергия передаётся потоками или струями.

Для устройства примитивного конвектора нам понадобится профилированный лист оцинковки со средней волной, который нужно просто обернуть вокруг камеры сгорания. Волны профиля будут служить каналами, по которым будет проходить воздух. Нагретый от печи, он будет устремляться вверх, а его место займёт холодный воздух, поступающий снизу канала. Если профлиста нет, можно закрепить вокруг топки и дымохода обрезки профиля CD или UD.

Кожух. Ещё одной разновидностью конвектора может быть примитивная коаксиальная система.

Коаксиальный — от латинского со — совместный и axis — ось, т. е. имеющий совместную ось.

Для этого на камеру сгорания навариваем кронштейны длиной 40–50 мм, отступив 50 мм от верха и низа. На них фиксируем лист металла. Толщина здесь не имеет решающего значения, т. к. теплоносителем выступает воздух, а сам кожух нагреваться не будет. Подойдёт тонкая оцинковка, которую можно сделать съёмной.

Длинный ровный дымоход. Если есть возможность без затруднений увеличить длину дымохода внутри помещения, это позволит снимать остатки температуры отработанных газов.

Вентилятор, направленный на ПДГ, эффективно перемешивает воздух, что даст быстрый и равномерный прогрев помещения.

Описанная версия печи имеет один, но существенный недостаток, который можно рассматривать как дань простоте конструкции. Очистка зольника — работа «пыльная». Самим зольником служит донная часть КС и выемка золы через борт неудобна, но необходима.

Совет. Рекомендуем постоянно держать на дне 80–100 мм золы — это не даст дну преждевременно прогореть.

Ещё один нюанс можно назвать разве что «издержкой производства». При использовании бочки стенки топки прогорают относительно быстро. При интенсивной эксплуатации (на высокой температуре) камеру сгорания придётся заменить через 3–4 сезона. Но и здесь простота обеспечивает успех — достаточно подыскать такую же бочку. Газовый баллон в этом случае будет служить десятки лет.

«Ракета» или реактивная печь (РП)

Ещё одна разновидность энергоэффективных печей известна под названием «Ракета» или «Ракетная печь». Звучное имя она получила из-за реактивного процесса, основанного на теплообмене при значительном перепаде температур (и возникающей при этом тяге), который реализуют в том числе и в ракетных реактивных двигателях. Это природное явление вписано в базовые законы физики благодаря своей безотказной работе.

Конструкция

РП всегда имеет «колено» не более 90° в том или ином виде. То есть дымоход расположен под прямым или острым углом к дну топки. Обязательно наличие воздуховода (ВВ), который часто располагается смежно (через стенку) с топкой.

Принцип работы и преимущества

Главное отличие РП от описанных ранее печей — температура концентрируется не в топке, а в потоке воздуха, который находится в постоянной динамике. Непрерывная тяга, возникающая в месте нагрева (колено), заводит кислород с потоком воздуха для горения в топку через ВВ, в топке воздух получает тепловую энергию от сгорания топлива и отдаёт её в месте перепада температуры (колено и «окрестности»), благодаря чему тяга поддерживается.

В постоянном режиме РП не требуется регулировка подачи воздуха — природное стремление к балансу процессов обеспечивает тягу ровно такой силы, какая требуется для реализации температуры в топке. Выход отработанных газов проходит также естественно — давлением разогретого воздуха (поэтому РП не требует высокой трубы дымохода).

Эффект реактивности теплового потока мы будем реализовывать поэтапно, всё более усложняя конструкцию.

Этап первый. Поток в чистом виде

Как мы уже выяснили, основным элементом и условием существования потока служит колено канала. Сварив под углом 90° две трубы диаметром от 150 мм, соотносящиеся как 1/2, мы получим готовую «ракетную» топку с патрубком дымохода. Короткий участок — горизонтальный, длинный — вертикальный. Если развести огонь в горизонтальном, пламя будет выходить по вертикальной трубе.

Примитивный вариант подачи вторичного воздуха можно организовать, установив внутри топки на кронштейны лист металла — очаг будет отделён от воздуховода. При этом воздух, проходящий по нему, будет попадать в угол колена, что позволяет называть его вторичным. Такому устройству можно приваривать ножки и ставить на верхний канал решётку для сковороды.

Этап второй. «Ракетная буржуйка»

За основу берём конструкцию, описанную выше, и добавляем ещё один элемент — горизонтальный участок (канал). Прямоугольное сечение каналов будет удобнее в эксплуатации, чем трубы.

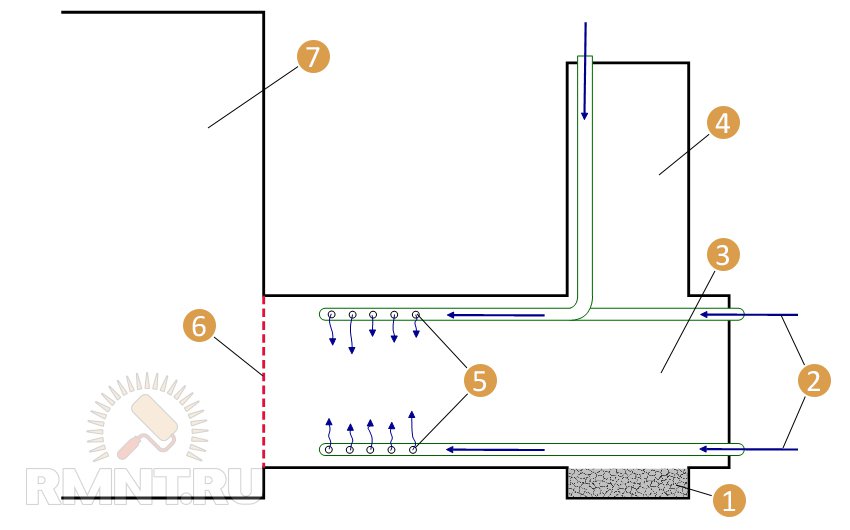

Ракетная буржуйка: 1 — пластина; 2 — область нагрева и теплообмена; 3 — поток воздуха

Воздуховод в данном случае может располагаться произвольно — главное, чтобы по нему проходил воздух. Это могут быть «щёчки», параллельные боковым стенкам загрузочного люка, или пластина на рёбрах по нижней стенке.

Далее к колену присоединяем дымоход из стальной трубы (он же — остаточный теплообменник) и устраиваем крышку. Точно описать конструкцию сложно, поскольку чаще всего её исполняют из подручных материалов. Важно понять и реализовать сам принцип образования потока.

Этап третий. Система с вертикальным теплообменником

Идея заключается в устройстве стального теплообменника с толстыми стенками на пути прохода горячего потока.

Конструкция представляет собой элемент из второго этапа, увеличенный в размерах, на котором вместо вертикальной трубы будет располагаться пустая ёмкость для сухого теплообмена (в идеале — пустой газовый баллон). В этом случае канал дымохода должен быть расположен соосно горизонтальному элементу.

Сам горизонтальный элемент (топка) может быть исполнен в разном виде — корпус печки, труба или короб. Он может служить предварительным теплообменником (если имеет достаточно большой размер). Для продолжительного (до 4-х часов) непрерывного горения нужно увеличить топливный отсек. Он может быть до 600 мм в высоту и принимать поленья вертикально. Горение будет происходить в нижней их части, и под собственным весом они будут прогорать постепенно.

Ракетная печь с теплообменником: 1 — зольник; 2 — холодный воздух; 3 — топливный отсек; 4 — крышка; 5 — дрова; 6 — граница пламени; 7 — область горения; 8 — теплообмен; 9 — дымоход; 10 — баллон

Подача первичного воздуха будет производиться через дверцу в районе топки, которая будет служить ревизионным люком для очистки. Вторичный — через отверстие или канал на колене, либо по каналу в топливном отсеке.

Этап четвёртый. Устанавливаем инжектор

Выше упоминались прообразы каналов подачи вторичного воздуха. На этом этапе мы установим отдельный канал для полноценного снабжения пламени кислородом на этапе дожигания топлива.

Для этого потребуется стальная труба диаметром 12–15 мм, изогнутая в форме канала, который получился из элементов системы. С одной стороны её нужно заглушить и просверлить в стенке 6–8 отверстий 5–6 мм на участке в 100 мм. Затем следует установить трубку таким образом, чтобы она проходила через всю систему, а её «глухой» конец с отверстиями находился в месте, куда достаёт пламя. Открытый конец должен выходить в «холодной» части системы и иметь доступ воздуха. Нагретый металл трубки создаст тягу, и свежий воздух будет подаваться на дожиг.

Варианты установки инжектора: 1 — зольник; 2 — холодный воздух; 3 — топка; 4 — топливный отсек; 5 — инжектор; 6 — граница пламени; 7 — теплообменник

Этап пятый. Турбонаддув

К инжектору подключается воздушный насос (возможно старый пылесос). Сам инжектор должен иметь бóльшую пропускную способность, чем при естественном снабжении. При включении насоса поток свежего воздуха создаёт избыточное дополнительное давление, и тяга усиливается пропорционально поданной мощности. Это обеспечивает повышение температуры теплообменника.

Этот способ известен мастерам с древних времён — функцию воздушного насоса выполняли кузнечные меха.

Принимая меры для развития ракетной печи, помните, что система должна быть гармоничной — все элементы нужно балансировать, иначе — перегрев и прогорание металла.

Пиролизная ракетная печь из консервных банок своими руками

Походная горелка-«щепочница» всегда пригодится, тем более что для неё не нужно специальных материалов и навыков. Изготовить её сможет даже подросток. Однако для того, кто впервые взялся за решение вопроса отопления «ракетными» печами, это будет хорошей практикой, т. к. принцип работы идентичен:

1. Берём две жестяные банки разного диаметра и высоты (разница на 20–25 мм).
2. Вырезаем отверстие, равное диаметру меньшей банки в дне большей банки.
3. Делаем сеть отверстий в дне меньшей банки.
4. Делаем пояс отверстий на стенке меньшей банки в 1/5 её высоты от открытого края.
5. Делаем пояс отверстий на стенке большей банки в 1/7 её высоты открытого края.
6. Вставляем меньшую банку в дно большей так, чтобы дно меньшей подходило к открытому краю большей. Горелка готова.

Вы наверно уже догадались, что, в принципе, это коаксиальная система газопровода. Добавляя к такой горелке разные приспособления, можно увеличить объём топливного отсека или кипятить воду.

Если в стенке большей ёмкости вырезать отверстие под канал и установить вентилятор, получится не что иное, как РП с турбонаддувом.

Используя этот «карманный» вариант, можно проводить эксперименты и сравнительные замеры — как горит материал сам по себе и как с применением вторичного воздуха.
