В статье «Электрические нагревательные элементы» было рассказано в основном о трубчатых нагревательных элементах – ТЭНах и об открытых спиралях. Кроме этого существует еще множество других элементов, некоторые из которых практически ровесники открытой спирали, а другие появились относительно недавно, благодаря развитию современных технологий. Об этих нагревателях, новых и не очень, и будет рассказано в этой статье.
Инфракрасные нагревательные элементы
Применяются в различных устройствах, прежде всего инфракрасных обогревателях для отопления помещений. Попросту говоря, это отопительные приборы, создающие комфорт в доме, квартире, офисе или цехе. Для различных условий применяются самые разнообразные конструкции обогревателей. Инфракрасные нагреватели могут применяться также в различном технологическом оборудовании, где требуется нагрев каких-то предметов.
Ярким примером такого технологического оборудования являются инфракрасные паяльные станции и современные лабораторные нагревательные шкафы и печи. Широко используется ИК нагрев в групповой пайке печатных плат с компонентами SMD.
Описание этого процесса опубликовано в журнале «Технологии в электронной промышленности №3, 2007». Статья называется «Инфракрасный нагрев в технологии пайки поверхностного монтажа», автор статьи В. Ланин. В статье приводятся очень интересные факты, как уже ставшие историей, так и имеющие место быть. Схема установки для инфракрасной пайки показана на рисунке 1.
Рисунок 1. Установка групповой пайки с ИК нагревом: 1 — вытяжная вентиляция, 2 — матрица ИК ламп, 3 — плата, 4 — ИК лампа, 5 — отражатель, 6 — устройство охлаждения, 7 — конвейер
ИК излучение, что это, и как оно работает
Инфракрасное излучение является одной из составных частей солнечного спектра. ИК лучи находятся в самой низкочастотной зоне солнечного света. Именно они несут нам на Землю тепло. При этом инфракрасные лучи беспрепятственно проходят сквозь воздух, нисколько не нагревая его. Нагревается земная поверхность, и все, что встречается на пути солнечных лучей. И только потом, от теплых предметов согревается воздух. Вот почему утром воздух прохладен, пока не взойдет Солнце. В точности также работают инфракрасные нагреватели, являющиеся основой промышленных и бытовых обогревателей.
Конечно, спектр рукотворных ИК нагревателей не столь широк, как у солнечного света, и находится в длинноволновой области ИК диапазона с длиной волны λ = 50—2000 мкм. Причем, чем меньше температура нагретого тела, тем больше длина волны. Вообще, диапазон ИК излучения намного шире и делится на три поддиапазона
• коротковолновая область: λ = 0,74—2,5 мкм,
• средневолновая область: λ = 2,5—50 мкм,
• длинноволновая область: λ = 50—2000 мкм,
но инфракрасные нагревательные элементы работают только в длинноволновой части ИК спектра. Различные ИК нагревательные элементы являются основой для создания инфракрасных обогревателей. Поскольку тепло от инфракрасных нагревательных элементов передается в основном теплоизлучением, то их часто называют инфракрасными излучателями.
Как устроены ИК обогреватели
В сущности, конструкция ИК обогревателя проста и незатейлива: нагревательный элемент – излучатель помещен в корпус той или иной конструкции, внутри корпуса имеется рефлектор – отражатель, клеммы для подключения излучателя, а снаружи клеммы для внешних проводов. На рисунке 2 показан именно такой простенький вариант обогревателя.
Рисунок 2. Конструкция ИК обогревателя: 1 — отражатель (рефлектор), 2 — защитная сетка, 3 — переключатель, 4 — крепежная скоба, 5 — инфракрасная карбоновая лампа, 6 — крышка, 7 — клеммная коробка, 8 — шнур питания, 9 — вилка.
Сразу бросается в глаза, что обогреватель данной конструкции очень похож на прожектор для галогенных ламп, применяемый для подсветки рекламы, фасадов зданий, ступенек крыльца, части двора возле дома. В общем, какого-то сравнительно небольшого участка, так называемое локальное освещение.
Поэтому с помощью ИК обогревателей тоже возможен обогрев не всей площади помещения, а лишь какой-то его части. Экономия электроэнергии заметна невооруженным глазом: зачем греть все помещение, если можно нагреть всего один угол? Пример индивидуального обогрева офисного работника показан на рисунке 3.
Рисунок 3. Точечный ИК обогрев
Это как раз тот вариант обогрева, который можно получить, используя обогреватель, показанный на рисунке 2. Если требуется сделать отопление, например в кафе, то понадобятся обогреватели несколько иной конструкции, которые можно установить в потолок, наподобие светильников с дневными лампами. Такой вариант показан на рисунке 4. В принципе, обогреватели можно развесить над каждым столиком, либо просто в шахматном порядке.
Рисунок 4. Полный обогрев
Подобных схем обогрева можно найти немало, ведь ИК обогреватели используются для отопления достаточно больших помещений: мастерских, складов, цехов, а то и вовсе небольших площадок на открытом воздухе. Например, это может быть беседка возле дома или веранда ресторана со столиками. В ИК обогревателе, показанном на рисунке 2, применяется инфракрасная карбоновая лампа, что это такое, как она устроена и какие у нее свойства?
Карбоновая лампа
Представляет собой вакуумную трубку из кварцевого стекла, внутри которой размещен излучающий элемент, сделанный из углеродного (карбонового) волокна, точнее из нескольких волокон свитых в жгут. Иногда этот излучающий элемент называют карбоновой спиралью, хотя это и не совсем правильно.
Карбоновое волокно появилось сравнительно недавно, но завоевало большую популярность в различных технологиях. Из него делаются не только карбоновые излучатели. С помощью специальных технологий из карбоновых волокон делают углепластики.
Спектр применения углепластиков очень широк, примерно около двадцати направлений: от авиастроения и ракетной техники до струн для музыкальных инструментов. Широко применяются углепластики в автомобилестроении, главным образом, в спортивных автомобилях. Те, кто увлекается любительским и спортивным рыболовством, по достоинству оценили все прелести карбоновых удилищ.
Карбоновое волокно имеет волокнистую структуру, что значительно увеличивает площадь излучения. Эта площадь в десятки и сотни раз превышает площадь спирали из нихрома, вольфрама, керамики, фламентина или других материалов. Такая развитая площадь приводит к тому, что теплоотдача карбонового волокна на 30…40% выше, чем у обычных нагревательных элементов.
При подаче напряжения карбоновое волокно разогревается мгновенно, сразу начинается выработка лучистого тепла, причем, без вредного излучения в ультрафиолетовой части спектра. Повышенная теплоотдача карбонового волокна приводит к более экономному расходу электроэнергии, нежели у обычных нагревателей из нихромовой спирали.
При одинаковой потребляемой мощности карбоновые нагреватели вырабатывают большее количество тепла. Тепло при этом не уходит под потолок, как в случае отопления, например, масляным радиатором или батареей центрального отопления.
Оптическое излучение карбоновых ламп совсем незначительно. Чуть видимое красное свечение вовсе не влияет на зрение, не ослепляет, но свечение все-таки заметно. На рисунке 5 показан работающий бытовой обогреватель на основе карбоновых ламп.
Рисунок 5. Работа карбонового обогревателя
В верхней части обогревателя находятся переключатели, задающие режимы работы. В подставке обогревателя имеется электропривод, создающий покачивания обогревателя в разные стороны, наподобие того, как это делают вентиляторы. Этими поворотами достигается увеличение площади обогрева.
Керамические инфракрасные нагреватели (излучатели)
Представляют собой обычный ТЭН, «заточённый» в керамическую оболочку – корпус. Теплом от ТЭНа разогревается керамика, а уже от нее тепловые лучи излучаются во внешнюю среду. Керамическая оболочка имеет площадь в несколько раз превышающую площадь ТЭНа, поэтому тепло отдается более активно.
Внешний вид керамического обогревателя показан на рисунке 6. Подобные нагреватели часто называют панельными инфракрасными нагревателями. Форма нагревательных панелей самая разнообразная. Нагреватель может быть плоским, вогнутым или, наоборот, выпуклым.
Рисунок 6. Внешний вид керамического нагревателя
На передней поверхности можно рассмотреть конфигурацию ТЭНа, на задней поверхности находятся проволочные выводы изолированные керамическими бусами. Рабочая температура керамических нагревателей 700…750 градусов, удельная поверхностная мощность до 64Квт/м2. Мощность керамических нагревателей может находиться в пределах от нескольких десятков ватт, до нескольких киловатт. Что называется, на все случаи жизни.
Некоторые типы керамических нагревателей имеют открытую, видимую спираль, например типа HSR. Рабочая температура нагревателя 900 °C, нагреватель предназначен для быстрого разогрева. Внешний вид нагревателя HSR показан на рисунке 7.
Рисунок 7. Нагреватель типа HSR
Керамические ИК нагреватели бывают трех типов: объемные (сплошные), полые, а также нагреватели со встроенной термопарой. Объемные элементы достаточно инерционны, долго разогреваются и медленно остывают. В тех случаях, когда нужно периодическое включение/выключение нагревателя, применяются полые нагреватели.
Они менее инерционны, что позволяет применять их в различных технологических процессах, где требуется поддержание точной температуры рабочей среды с помощью периодического включения/выключения излучателя. За счет пониженной массы скорость разогрева пустотелых излучателей на 40% выше, чем у объемных.
В отличие от объемных излучателей большая часть излучения полых излучателей направлена вперед. Излучению назад препятствует полый тепловой барьер с задней стороны, что обеспечивает щадящий температурный режим для элементов корпусных конструкций, а также повышает КПД излучателя. По сравнению с объемными излучателями той же мощности снижение потребления электроэнергии достигает 15%.
При использовании объемного излучателя такое распределение тепла можно получить только с использованием рефлектора. Некоторые типы панельных ИК нагревателей имеют встроенную термопару типа K или J, что позволяет осуществлять точный контроль и регулирование температуры. Очень удобно для применения в технологических процессах.
Технологических процессов, где применяются ИК излучатели достаточно много. Вот только некоторые из них:
Сушка краски (двухкомпонентные краски, эпоксидные лаки),
Обработка пластмасс (вулканизация ПВХ, термоформовка пластиков АБС, полиэтилена, полистирола, части автокузова, порошковая покраска)
Сушка клеящих веществ,
Обработка продуктов питания (поддержание в нагретом состоянии, гриль, стерилизация и пастеризация),
Текстильные изделия (шелкография, переводные картинки на футболках, латексирование ковровых покрытий),
Красота и здоровье (инфракрасные тепловые кабины, сауны)
Инфракрасные керамические лампы Эдисона
Относятся к полым керамическим излучателям, выпускаются с цоколем E27, как у обычной лампы накаливания. Этот цоколь давным-давно был изобретен великим изобретателем Т. Эдисоном. Именно буква «E» в названии цоколя увековечивает имя изобретателя, а 27 это диаметр цоколя в миллиметрах. Конструкция очень удобная: просто ввернули в патрон вместо лампы накаливания, и сразу стало тепло!
Считается, что эти обогреватели, чаще всего, применяются в животноводстве. Даже на китайских сайтах с бесплатной доставкой, из корявого машинного перевода с английского языка, можно понять, что эти обогреватели предназначены для коровников, птичников и свинарников.
Почему нельзя такой излучатель повесить если не дома, то хотя бы на рабочем месте? Ведь далеко не секрет, что наши работодатели не особо утруждают себя созданием нормальных условий на рабочих местах: летом не хватает кондиционера, а в осеннюю пору, пока еще не включили отопление, приходится в цехе, мастерской или в конструкторском отделе одеваться в ватную телогрейку.
Для обогревателей Эдисона выпускаются металлические рефлекторы, что позволяет увеличить теплоотдачу в нужном направлении и снизить тепловое воздействие на стены и потолки. Собственно для этих же целей служат и рефлекторы, используемые с другими типами нагревателей. Внешний вид обогревателя с цоколем E27 показан на рисунке 8.
Рисунок 8. Инфракрасная лампа Эдисона
Естественно, что вкручивать такие «лампочки» надо в высокотемпературный керамический патрон.
Кварцевые и галогеновые излучатели
Представляют собой запаянную вакуумную трубку из кварцевого стекла, внутри которой находится спираль из металла с высоким сопротивлением. По сути дела, это обычные галогенные лампы с вольфрамовой спиралью. В зависимости от конструкции спирали излучатели делятся на два диапазона ИК излучения, — излучатели средневолнового диапазона и излучатели коротковолнового диапазона.
В первых из них спираль имеет звездчатую форму, во вторых внутри кварцевой трубки находится поддерживаемая нить накала, что прекрасно просматривается сквозь прозрачное кварцевое стекло. Спрашивается, зачем делать спирали различной конструкции, что получается в результате таких технологических изысканий?
Галогеновые излучатели с поддерживаемой нитью накала работают в высокочастотном диапазоне ИК, и обеспечивают возможность нагрева до 2600 °C. Этот нагревательный элемент имеет высокую мощность, очень быстрое время реагирования, что делает его незаменимым в коротких циклических процессах, где требуется высокая удельная мощность.
Нагревательные элементы для обогрева плоскостей
Нагрев до столь высоких температур нужен далеко не всегда, и в этих случаях приходится применять другие нагреватели, которые передают тепло не излучением, а находясь в непосредственном контакте с нагреваемым предметом. При этом нагревается поверхность определенной площади и формы, как плоская, так и криволинейная. Одним из таких типов нагревателей являются плоские эластичные нагреватели, изготовленные из силикона.
Силикон это кремнийорганический полимер, состоящий из атомов кремния и углерода. В зависимости от молекулярной массы эти полимеры могут быть жидкими (кремнийорганические жидкости), эластичными (кремнийорганические каучуки) или твердыми продуктами (кремнийорганические пластики).
Кремнийорганические полимеры обладают хорошими диэлектрическими характеристиками, отличаются высокой термостойкостью, хорошими водоотталкивающими свойствами, физиологической инертностью, что позволяет использовать их для создания плоских нагревательных элементов. Такая конструкция называется силиконовыми нагревательными матами, и применяется в тех случаях, когда необходим равномерный нагрев какой-либо поверхности.
Силиконовые нагревательные элементы
Представляют собой конструкцию из двух слоев силикона, между которыми размещается нагревательный провод или вытравленная нагревательная пленка, что позволяет получить самые различные параметры нагревателя. Для увеличения механической прочности силикон армируется текстильным стекловолокном.
Эти нагреватели обладают высокой скоростью реагирования (малое время нагрева/остывания), точность поддержания температуры достаточно высока, особенно, если нагреватель оснащен сенсором температуры и термостатом.
Геометрические размеры силиконовых матов невелики, толщина нагревателей начинается от 0,7 мм, что позволяет использовать их в самых различных областях, начиная от аэрокосмических аппаратов и заканчивая подогревом бочек с маслами или красками.
Силиконовые нагреватели имеют повышенную устойчивость к влаге и сырости, поэтому они рекомендуются для лабораторного оборудования, применения в сфере общественного питания, а также для защиты электронной аппаратуры от замерзания и конденсата. Единственным ограничением к применению силиконовых нагревательных элементов может служить относительно низкая рабочая температура: 200 °C в режиме длительной эксплуатации и 230 °C кратковременно. Внешний вид силиконовых нагревателей показан на рисунке 9.
Рисунок 9. Силиконовые нагреватели
Нагреватель из вытравленной пленки показан на рисунке 10. Естественно, что эта проводящая дорожка показана условно, на самом деле она закрыта другим слоем силикона.
Нагреватели с вытравленными элементами, также, как и нагреватели с нагревательным проводом выпускаются самых различных форм и размеров, однако, вытравленные элементы позволяют получить самые разнообразные схемы распределения тепла. Кроме того бОльшая площадь вытравленного нагревательного элемента обеспечивает бОльшую плотность мощности и равномерность распределения тепла. Расстояние между вытравленными проводниками можно получить несколько меньше, чем в случае применения нагревательного провода.
Для удобства монтажа многие силиконовые нагреватели с обратной стороны оснащаются самоклеющейся пленкой. Современные клеевые технологии позволяют создать прочные соединения даже при повышенной температуре, на которой работают силиконовые нагреватели, поэтому соединение получается надежным и долговечным.
Нагреватели для бочек часто называются тепловыми рубашками. Такие же рубашки существуют для обогрева контейнеров, а также днищ бочек и контейнеров. Естественно, что эти нагреватели плоские, а их размеры соответствуют размерам бочек или контейнеров. Миканитовые нагреватели
Также относятся к плоским нагревательным элементам. Их основой служит миканит – слюдяная бумага. Ее основа крошка из природной слюды, скрепленная жаростойким связующим составом. Несколько слоев такой бумаги спрессовываются и подвергаются обработке под высоким давлением и температурой, в результате чего получаются пластины требуемого размера.
Для обеспечения эксплуатационных качеств и механической прочности миканитовые «сэндвичи» выпускаются в корпусе из тонкого металла, что позволяет создавать нагреватели различной формы. На рисунке 11 показаны плоский миканитовый нагреватель и нагреватель в виде манжеты. Подобные нагреватели применяются в оборудовании для обработки пластмасс, температура плавления которых находится в диапазоне 180…240°C, что вполне допустимо для миканитовых нагревателей.
Рисунок 11. Миканитовые нагреватели
Для улучшения теплопередачи нагреватели в металлических корпусах прижимаются к нагреваемому элементу с помощью металлических скобок и хомутов, а то и просто обвязываются проволокой.
В настоящее время существует великое множество различных систем и конструкций нагревателей, позволяющих выполнять любые технологические задачи. В этой статье было рассказано лишь о незначительной их части. Если кто-то заинтересовался этой проблемой всерьез, конкретно каким-либо типом нагревателя, технологией его применения, то подобную информацию всегда можно найти в поисковых системах Интернета.
По причине масштабного развития промышленной индустрии электрические нагревательные элементы стали очень востребованными и незаменимыми в работе оборудования для обработки различных материалов требующих высоких температурных воздействий. Корпус нагревательных приборов может быть выполнен из самых различных термостойких сплавов. Сопротивление материала обеспечивается нагревом токопроводящего элемента при прохождении по нему электричества.
Зависимо от конструкции самого нагревателя и требований к его работе существует несколько типов электронагревательных элементов:
Нагреватели с открытой спиралью
Открытые нагреватели представлены в виде спирального нагревательного элемента, который размещают в специальные изоляционные канавки или подвешивают с помощью кронштейнов. Тепловая подача от таких нагревателей производится за счет излучения либо конвекции. Данные нагреватели имеют простую схему, быстро вырабатывают необходимое тепло, недорогие и их просто ремонтировать. Главными недостатками есть их невысокая электробезопасность, незащищенность от механических повреждений и возможные замыкания.
Для примера, нагреватели с открытой спиралью — это:
проволочные нагреватели и пр.
Негерметичные нагреватели
Негерметичные нагреватели относятся к одному из подвидов нагревательных устройств закрытого типа. В конструкцию таких устройств входят нагревательные элементы в виде ленты либо спирали, которые защищены изоляционными материалами, предотвращающими непосредственный контакт элемента нагрева с нагреваемым объектом, но не предотвращающих контакт с воздухом. Зачастую в качестве изоляторов применяют керамические бусы. Конструкция таких приборов считается несложной, но не отличается особой прочностью. Негерметичные элементы нагрева, работающие за счет нихромовой или фехральной спиральной проволоки размещают в специальные кожухи из металла. Это уже совсем другой вид конструкции негерметичного нагревателя. Кожух наполняют изоляционным порошкообразным веществом. Такой вариант нагревателя является более надежным в эксплуатации, но дольше прогревается.
Негерметичнымии нагревателями также можно назвать:
Герметичные нагреватели
Герметичные нагреватели закрытого типа способны вырабатывать тепловую энергию разными способами: конвекцией, излучением и теплопроводностью. К данной категории устройств относятся ТЭНы. Конструкция ТЭНа состоит из тоненькой металлической оболочки трубчатого типа со спиралью из проволоки, обладающей высоким сопротивлением. Во внутренней части оболочки находится изоляционный материал. В стержни обеспечивающие контакт вмонтированы клеммы.
Также к герметичным нагревателям относятся:
Преимуществом данной категории устройств по нагреву есть их высокая электрическая безопасность, длительный период службы, возможность использования в различных средах (даже самых агрессивных).
Выбирая нагреватель, следует ориентироваться на такие показатели как место монтажа, желаемая температурная величина нагрева, среда применения, скорость нагрева и ряд индивидуальных факторов работы. В некоторых производствах требуется высокотемпературный быстрый нагрев, в других длительная непрерывная тепловая подача. Поэтому определяясь с выбором электронагревателя, в первую очередь обращайте внимание не на стоимость устройства, а на требования к нему. В противном случае пытаясь сэкономить Вы, подвергаете себя еще большим растратам. Неправильно подобранный прибор будет систематически выходить из строя.
Всевозможные электроприборы для нагрева широко применяются в быту почти в каждом доме. Главным компонентом подобных устройств являются электрические нагревательные элементы (ТЕН)(Спираль).
Разновидности
Выделяют всего два типа нагревателей:
1. Открытые электрические нагревательные элементы:
К нагревателям открытого типа относятся спирали. Спиральные нагревательные элементы отдают тепло за счёт конвекции и излучения. Они в основном подвешиваются на кронштейне из электрически изоляционного материала. Ещё есть спирали, положенные в изоляционных канавках.
2. Закрытые электрические нагревательные элементы:
— герметичные. К герметичным нагревателям относятся трубчатые нагревательные элементы. Электрические нагревательные элементы работают на основе конвекции, излучения и теплопроводности, преобразовывая электроэнергию в тепловую энергию;
— негерметичные. Это спирали и ленты в защитной оболочке, выполненной из электроизоляционного материала. В качестве защиты могут применяться чешуйчатые бусы из керамики, надевающиеся прямо на спираль.
Особенности нагревательных спиралей
Для изготовления нагревательных спиралей применяют нихром или фехраль. Некоторые фирмы выпускают спирали из еврофехрали. Разные производители выпускают нагревательные элементы в зигзагообразной или круглой форме. Встречаются спирали, оборудованные по концам резьбовыми шпильками (винтами).
Свойства нихромовых спиралей:
- Сохраняют пластичность после остывания.
- Большое удельное сопротивление.
- Не накаляются при нагревании.
- Не потребляют кислород.
- Превосходные механические свойства.
- Сберегают свойства при длительной эксплуатации.
Нихромовые спирали с керамической основой можно неоднократно снимать, при необходимости поправлять и изменять их форму, подгоняя под нужные размеры. Эксплуатируют подобные нагреватели в быту, промышленности и прочих приборах.
Свойства фехралевых спиралей
- Высочайшая жароустойчивость.
- Значительное удельное сопротивление.
- Стойкость к воздействиям агрессивной среды.
- Отсутствие окалины.
- Механическая устойчивость.
- Прочность на изгиб.
- Большой срок службы.
Применяются эти спирали в электропечах почти во всех отраслях промышленности и в других электроприборах (калориферах, электроплитках). Эти нагревательные элементы имеют меньшую плотность, служат дольше и стоят дешевле от нихромовых спиралей.
Свойства фехралевых и спиралей из прочих многокомпонентных сплавов:
- Высокое удельное сопротивление.
- Однородность структуры.
- Превосходная стойкость к воздействию разной среды (вакууму, воздуху, аргону и т.п.).
- Высокая пластичность.
- Хороший предел ползучести.
- Большой срок эксплуатации.
Подобные спирали служат дольше, имеют меньшую плотность, большую пластичность и лучшее качество поверхности от нихромовых и фехралевых. Они считаются более надёжными и выносливыми, поэтому используются в приборах, предназначенных для работы при высоких температурах (1200Со).
Преимущества и недостатки спиралей
Преимущества нагревателей открытого типа:
- Простая конструкция.
- Быстрый нагрев.
- Лёгкость в ремонте.
- Невысокая стоимость.
Недостатки:
- Низкая электробезопасность.
- Риск замыканий витков спирали.
- Вероятность появления механических повреждений.
Ещё существуют спирали закрытого типа, они помещены в металлической оболочке, пространство которой заполнено порошком в качестве изоляции. Эти элементы разогреваются намного дольше, но они надёжнее и безопаснее в эксплуатации, самое распространённое применение таких элементов это электрические конфорки, для электрических плит.
Особенности ТЭНов: конструкция и принцип работы
ТЭНы (трубчатые электрические нагревательные элементы) представляют трубку, внутри которой посередине расположена токопроводящая нить или спираль. Трубка обычно изготовлена из металла, но есть приборы со стеклянной или керамической трубкой. ТЭНы с металлическими трубками предназначены для нагрева практически не агрессивных сред.
Стекло применяют для ТЭНов в промышленных установках, т.е. для химически сильноагрессивных сред. Керамические или из других благородных металлов трубки встречаются очень редко, изготавливаются они для особых случаев. Трубки бывают разного диаметра от 6 мм до 24 мм.
Нить из термоэлектрического сплава, может быть нихромовая или фехралевая. Эта деталь, хорошо запрессованная в сердцевине, имеет отменное сопротивление, поэтому сильно разогревается при прохождении электротока, но не плавиться.
Спираль (нить) исполняет роль нагревателя. Пространство между ней и трубкой наполнено теплоизолятором с хорошей теплопроводностью. В качестве него используют перикласт (кристаллическую окись магния MgO). MgO согласно ГОСТ 13236–83, обладает высокими диэлектрическими свойствами и стойкостью к высоким температурам. Изоляционный слой предотвращает контакт диэлектрика с трубкой и передаёт максимально эффективно тепловую энергию на поверхность.
Перед тем, как попасть в окружающую среду, тепловая энергия сначала проходит через диэлектрик, а потом через нержавеющие стенки трубки, нагревая воду или воздух.
Трубчатые электрические нагревательные элементы могут работать в следующих рабочих условиях:
- Жидких.
- Твёрдых.
- Газообразных.
ТЭН оснащён группой контактных устройств, предназначенных для его включения. В качестве контактов обычно применяют проводящие клеммы, которые располагают на изолирующих вставках.
Основные детали ТЭНа:
- Трубка.
- Нагревательный элемент — спираль или нить.
- Наполнитель.
- Изолирующий слой.
- Контактные устройства.
Подобная конструкция способна выдерживать длительную штатную нагрузку. При этом скачки напряжения кратковременные перегрузки сильно не влияют на работу нагревательного элемента. Некоторые группы ТЭНов оборудуются дополнительными деталями, к примеру, термопредохранителями или магниевыми анодными стержнями для продления срока работы.
Отличия нагревателей касаются не только материала исполнения, но также конструкции и их назначения. ТЭНы бывают разной длины и диаметра, выполняются из стали или титана, а также имеют разные электротехнические параметры.
Виды ТЭНов

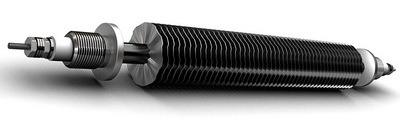

- Оребрённые ТЭНы (ТЭНР) . Эти нагреватели предназначены для нагрева воздуха, поэтому их называют воздушными. Материалом их выполнения является нержавеющая и конструкционная сталь. ТЭНР оребряют лентой, а также наборными шайбами.
- ТЭНы патронного типа (ТЭНП) . Используются для нагревания пресс-форм, поэтому эксплуатируются в промышленных установках. Изготовлены из шлифованной нержавеющей трубы, имеют контактные выводы на одной стороне. Некоторые ТЭНП оснащены термоэлектрическим преобразователем. Иногда их применяют для нагревания газовых и жидких сред.
- Блок электронагревателей (ТЭНБ) . Блоки обеспечивают повышенной мощностью обогрев сыпучих и жидких веществ, поэтому их часто называют водяными ТЭНБ. Производятся из разного материала и различной мощности. Крепления фланцев бывают резьбовыми и болтовыми.
- ТЭНы с терморегулятором . Эти электроустройства применяют для нагрева воды в любой ёмкости подходящего объёма с возможностью поддержания конкретно заданной температуры (электрокотлы и пр. оборудование).
- Кольцевые электрические нагревательные элементы (КНП) . Эти устройства необходимы для обогрева литниковых втулок, прожекторов и т.п. Для производства оболочки используется нержавеющая сталь. КНП могут поставляться с оборудованной термопарой.
Маркировка ТЭНов
Пример; ТЭН 100 А 13 О 220 Ф2 R30 G1/2
Обозначения позиций в маркировке:
1- Трубчатый электронагреватель.
2- Развёрнутая длина 100 мм.
3- Длина контактного стержня А=40 мм,
(А=40, В= 65, С=100, D=125, E=160, F=250 (мм)).
4- Диаметр 13 мм, бывают следующие диаметры: 6,25; 8; 10; 13; 16; 22.
5- Потребительская мощность.
6- Устройство предназначено для обогрева подвижного воздуха (О).
Обозначение нагреваемой среды:
P— Вода, из черной стали оболочка.
J — Вода, оболочка из нержавейки.
S— Неподвижный воздух, оболочка из черной стали.
T— Неподвижный воздух, оболочка из нержавейки.
O— Движущийся воздух, оболочка из черной стали.
K— Движущийся воздух, из нержавеющей стали оболочка.
Z— Масло.
L— Литейные формы.
7— Номинальное напряжение равно 220В.
8— Форма ТЭНа Ф2 (формы см. на рис.1).
9— Радиус гибки равен 30 мм.
10— Наличие резьбовых штуцеров G1/2.
Преимущества и недостатки ТЭНов
ТЭНы эксплуатируются в промышленных печах и почти в любой обогревательной технике. Водонагреватели, переносные радиаторы отопления, стиральные машинки и прочие приборы, в функциях которых есть нагрев, работают на основе ТЭНов.
Преимущества ТЭНов следующие:
- Универсальность и безопасность.
- Надёжность работы.
- Можно использовать в установках инфракрасного нагрева.
- Можно помещать в любую жидкость.
- Могут работать при различных ударных нагрузках.
- Надёжная герметизация спиралей.
- Разнообразие форм.
Трубчатые электрические нагревательные элементы обладают высокой стабильностью и прочностью, поэтому имеют длительный срок службы, но у них всё же есть и недостатки:
- Высокая металлоемкость.
- ТЭН с перегоревшей спиралью невозможно отремонтировать.
Эти устройства имеют более высокую стоимость от обычных открытых нагревательных спиралей. Но при эксплуатации подобных приборов лучше выбирать более безопасные варианты, не смотря на цену.
