Как повысить кпд котла кчм на газе

Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД). А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.

Снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.

Ниже рассмотрим виды теплопотерь, а также способы увеличения КПД газового котла.

Основные виды теплопотерь

Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.

Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.

Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.

Способы увеличения КПД газового котла

Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?

1. Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
2. Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
3. Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
4. Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
5. Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
6. Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
7. Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой и теплообменником. Они увеличивают площадь отбора тепловой энергии.

Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.

Подробнее о снижении расхода газового котла смотрите в видео:

Главная страница » Публикации » Как увеличить КПД газового котла и от чего он зависит

Для организации систем отопления частного дома часто владельцы используют газовые котлы. Это связано с их хорошей производительностью, широким ассортиментом оборудования, дешевизной самого топлива. Приборы, работающие на газе, надёжные и долговечные, просты в эксплуатации.

Особенно актуален вопрос отопления в зимнее время года. Проблемы в функционировании отопительного оборудования сказываются не только на комфорте, но и на здоровье жителей дома. Проектированием системы отопления занимаются ещё на этапе проведения строительных или ремонтных работ. Именно в это время решается вопрос о выборе котла. Основной параметр, на который опираются при покупке оборудования, это его мощность. Именно от неё зависит качество функционирования системы отопления.

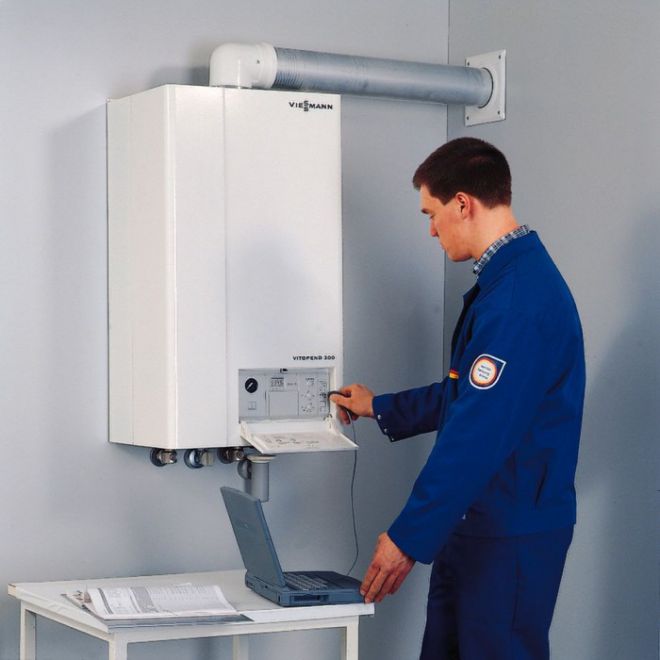

Проверка КПД газового котла

Со временем газовые котлы могут сбавлять свою мощность, то связано с изнашиванием деталей, несоблюдением правил эксплуатации, несоответствующим уходом. Если не предусматривается покупка нового отопительного оборудования в ближайшее время, следует искать способы, как улучшить работу газового котла.

Как рассчитать мощность

Перед покупкой отопительного оборудования для обслуживания частного дома необходимо рассчитать мощность, которой бы хватило для поддержания качественной работы котла. Если у вас нет достаточного опыта и знаний, обратитесь за помощью к профессионалам, так как ошибки на этом этапе обязательно скажутся на производительности и долговечности оборудования.

Обратите внимание! Проблемы появляются не только в случае нехватки мощности отопительного оборудования, но и в случае её избытка. Для расчёта мощности есть специальные формулы. По ним можно самостоятельно вычислить, какой котёл подойдёт для обслуживания дома.

При расчёте мощности газового котла следует взять во внимание такие параметры:

средняя температура в зимние месяцы на данной территории;

Работа газового котла и теплопотеря

из каких материалов построен дом;

какие материалы использовались для утепления дома, и использовались ли вообще;

площадь жилых помещений дома.

Вы можете воспользоваться специальными формулами для расчета мощности отопительного оборудования для частного дома.

Обратите внимание! Мощность газового котла также зависит от того, требуется ли горячее водоснабжение в доме.

От чего зависит КПД котла

Чтобы найти решение, как увеличить КПД газового котла, следует сначала ознакомиться, от каких параметров этот коэффициент зависит. В технических документах указывают довольно высокий показатель КПД, однако реальный процент почти всегда далеко не достаёт. Основные параметры, которые влияют на КПД газового котла:

• соответствует ли вид сжигаемого топлива топке, где оно сжигается;
• в каком техническом состоянии находится отопительное оборудование;
• нагрузка на отопительную систему;
• насколько правильно организована система отопления в частном доме;

Схема образования КПД газового котла

качество газа, использующегося для отопления дома.

Есть и другие параметры, которые влияют на КПД газового котла. Чтобы отопительная система функционировала наиболее эффективно, следует учесть все критерии, от которых зависит КПД котла.

Виды теплопотерь

Выделяют номинальный и реальный коэффициент полезного действия. Реальный всегда меньше, чем номинальный. Это связано ещё и с тем, что место имеют разные виды потери тепла. Выделяют такие виды теплопотерь:

• Физический недожог. Показатель зависит от того, какое количество избыточного воздуха, не принимающего участия в образовании тепловой энергии, присутствует в оборудовании во время сжигания топлива. Ещё на её значение влияет температура отработанных газов. В зимнее время при сильных морозах, когда котёл работает на полную мощность, физический недожог может достигать 20%.

Теплопотери от газового отопления и низкий КПД

Химический недожог. Значение этого критерия повышается в зависимости от количества окиси угарного газа. Углерод не сгорает в отопительном оборудовании, выходит наружу через дымоход, однако, имеет способность производить большое количество тепловой энергии. Окись угарного газа образовывается вследствие сгорания углерода. Потеря тепла от химического недожога колеблется в пределах 5-7%.

Механический недожог характерен для твёрдотопливных отопительных котлов. Это потеря коэффициента полезного действия в результате неполного сгорания топлива и образования золы. Процент незначительный – всего 1-3.

Кроме того, теплопотеря может происходить через стенки отопительных приборов. В этом случае тепло рассеивается непосредственно в окружающую среду через наружную облицовку отопительного прибора.

Способы увеличения КПД

Чтобы отопительная система работала с минимальными потерями тепла, следует ознакомиться с действенными способами, как улучшить КПД газового котла. Для этого нужно максимально исключить все виды теплопотерь.

• Чтобы снизить процент физического недожога, следует следить за состоянием и чистотой жаровых труб и водяного контура. На трубопроводе образовывается сажа, а на контуре накипь, поэтому эти элементы отопительной системы требуют регулярной прочистки.
• В газовом котле не должно быть избыточного воздуха, так как вместе с ним в дымоход уходит и тепло, которое могло использоваться для нагревания теплоносителя. Эту проблему можно решить, установив на дымоходную трубу ограничитель тяги.

Как циркулируют газы в котле

Регулировка заслонки поддувала. Сделать это можно при помощи установленного в котле термометра. Нужно просто заслонку поставить в такое положение, чтобы при этом достигалась максимальная температура теплоносителя.

Следить за тем, чтобы поддерживалась нормальная тяга. Она уменьшается в результате сужения сечения дымохода. Избежать этого можно, если регулярно очищать отводящую трубу, ведь на её стенках налипает сажа.

Необходимо регулярно чистить камеру сгорания, так как на поверхности её стенок образовывается копоть, из-за чего увеличивается расход топлива.

Обратите внимание! Владельцы частных домов очень часто припускаются ошибки, сливая периодически теплоноситель из системы. Не следует этого делать, даже раз в год, даже для профилактики. Дело в том, что вода в систему поступает неочищенная. Когда она нагревается и проходит сквозь трубы, выпадает осад, а это основная причина образования накипи на стенках трубопровода.

Монтаж коаксиального дымохода

Если вы ищете варианты, как повысить КПД газового котла, обратите внимание на то, какой дымоход установлен. Традиционные отводящие трубы обладают рядом недостатков, основным из которых является зависимость от погодных условий. Альтернативой обычному дымоходу может стать коаксиальный дымоход, который отличается такими преимуществами:

• существенно увеличивает КПД газового котла;
• стойкий к воздействию высоких температур;
• может быть выполнен в разных вариантах;
• позволяет экономить топливо;
• обеспечивает длительное поддержание температуры в помещении.

Устройство коаксиального дымохода не требует особых усилий. Конструкция представляет собой две отводящие трубы разного диаметра, по одной транспортируются отводящие газы, по другой насыщенный кислородом воздух.

Если у вас нет опыта работы с отопительным оборудованием, но возникла необходимость решить вопрос, как улучшить КПД газового котла, обратитесь к специалистам. Они выполнят работы на высшем уровне, обеспечивая наиболее эффективное функционирование отопительной системы вашего дома.

Коэффициент полезного действия указывает на теплоэффективность отопительного котла. Это один из важнейших показателей оборудования, позволяющий спрогнозировать, сколько топлива потребуется для обогрева помещения. КПД газового котла отопления обязательно указывается производителем в техническом паспорте, поэтому покупатель получает возможность подобрать оптимальную модель. Рассмотрим способы расчета коэффициента полезного действия, особенности выбора оборудования на основе показателя эффективности.

От чего зависит КПД котла

Коэффициент полезного действия представляет собой процент от теплотворного показателя горючего. Иными словами, КПД указывает, какую часть от теплоты сгорания топлива котлу удается использовать для обогрева. При этом любые расчеты принимают за основу свойства природного газа, который соответствует принятым государственным стандартам.

Показатели оборудования зависят от нескольких основных факторов:

тип горелки – закрытые модели демонстрируют более высокую эффективность, нежели атмосферные;

конструкция теплообменника – максимальный объем энергии теплоносителю передают настенные и напольные конденсационные модели;

система управления – датчики, автоматические решения, встроенный или смонтированный отдельно насос гарантируют рациональное использование топлива;

тип розжига – при устройстве электроподжига отсутствует необходимость в установке постоянно работающего запальника, что экономит ресурс;

сторонние факторы – правильность установки, конструкция дымохода и т.д.

Самые энергоэффективные котлы относятся к категории дорогих, но затраты на их покупку и установку с лихвой окупаются за счет минимального потребления горючего, длительного срока эксплуатации.

Методы расчета КПД для газового котла

В России для подсчета эффективности котлов на официальном уровне до сих пор используется методика обратного баланса. Расход энергии высчитывается по нижнему порогу сгорания топлива, из этой величины вычитается количество тепла, ушедшего в дымоход (определяется с помощью калорифера). В реальных условиях этот способ неактуален по двум причинам: качественная теплоизоляция корпуса оборудования и автоматическая регулировка работы горелок.

Производители высчитывают КПД газового котла отопления по такой формуле:

Q1 – тепло, которое котел использовал для отопления;

Qri – общее количество энергии, выделяемое при сгорании природного газа.

Результат такого расчета является примерным, поскольку не учитывает все разнообразие погрешностей при работе оборудования в реальных условиях. На месте можно вычислить величину таких отклонений по формуле:

q2 – тепло выводимых продуктов сгорания;

q3 – недожог газа, связанный с ошибочными пропорциями газовоздушной смеси;

q4 – механический недожог топлива и потери тепла из-за образования сажи;

q5 – влияние на теплопотери, зависящие от внешней температуры.

Рассчитать реальные погрешности можно только после установки и запуска котла, поэтому при покупке приходится ориентироваться на показатели производителя. Важно помнить, что самое большое влияние на коэффициент энергоэффективности оказывает температура отводимых газов. Так, снижение этого показателя на 10-15 градусов позволяет выиграть 1% КПД. В случае с обычными котлами «в трубу» уходит около 6% энергии, тогда как оборудование конденсаторного типа теряет всего 0,5% при отведении продуктов сгорания.

Причины снижения КПД

Газовые напольные котлы и настенные модели демонстрируют наиболее высокую энергоэффективность сразу после установки. Со временем этот показатель снижается в силу двух основных факторов:

загрязнение горелок – нагар постепенно забивает тонкие отверстия, что становится причиной плохого прогорания топлива;

кальцинация теплообменника – этому в большей степени подвержены настенные котлы, у которых медные трубки имеют малый диаметр.

Также максимальную отдачу от газового оборудования мешают получить общие теплопотери дома. Ветхие окна и двери, стены с высоким показателем теплопроводности препятствуют формированию комфортного микроклимата, даже если сам по себе котел обладает высоким КПД.

Еще одним важным нюансом остаются радиаторы – от них эффективность всей системы зависит на 80%. Важно использовать качественные современные секции, которые будут легко отдавать тепло окружающему пространству. Эксплуатация старых, забитых, закрашенных или поврежденных коррозией радиаторов не даст насладиться зимой теплом.

Виды теплопотерь

Разобравшись в том, что такое КПД в котлах отопления, необходимо проанализировать причины, мешающие добиться от оборудования максимальной отдачи.

Механический недожог – для поддержания процесса горения к горелке должен поступать свежий воздух. Для этого в котле предусмотрена миниатюрная дверца – поддувало. Если это окошко открыто слишком сильно, внутри камеры образуется сквозняк, вытягивающий часть несгоревшего газа в дымоход. При этом КПД падает на несколько процентов.

Химический недожог – если наблюдается нехватка кислорода, газ также не прогорает полностью, поэтому отправляется в дымоход. В таком случае коэффициент полезного действия способен снизиться на 7%.

Общие теплопотери – отсутствие надлежащей термоизоляции крыши крадет 10-25% КПД. Хорошо проводящие тепло стены забирают 20-30% мощности котла. Старые окна и двери лишают вас 15-25% отопления. Пол на грунте уменьшает эффективность обогрева на 3-6%, а неправильное обустройство системы вентиляции удаляет из помещения 30-40% тепла.

Как увеличить КПД газового котла

Регулировка поддува – определить предпочтительное положение заслонки можно экспериментальным способом. Остановитесь на таком положении, при котором встроенный градусник котла будет показывать наиболее высокую температуру.

Продувка системы отопления – периодическое проведение такой очистки убережет трубы от зарастания грязью или накипью.

Чистка дымохода – следите за тем, чтобы канал не зарастал копотью. Сужение трубы приводит к падению тяги, препятствует полноценному сгоранию топлива и увеличивает вероятность отравления угарным газом.

Чистка горелки – камеру сгорания рекомендуется тщательно мыть хотя бы раз в три года. Эту процедуру желательно доверить специалисту.

Установка ограничителей тяги – если дымоход слишком широкий и через него уходит много тепла, можно воспользоваться специальным устройством, регулирующим сечение трубы. Перед этим обязательно следует проконсультироваться со специалистом.

Регулировка оборудования – после установки и запуска котла попросите мастера настроить котел на экономичный режим работы.

Установка турбулизатора – это особая пластина, которая монтируется между теплообменником и камерой сгорания, увеличивая площадь теплоотдачи.

Использование датчиков – миниатюрные устройства позволяют отслеживать температуру окружающего воздуха, контролировать подачу газа и прочие параметры работы оборудования. Некоторые модели котлов имеют встроенные системы управления, для других автоматику можно приобрести отдельно.

Дополнительно рекомендуется устранить мостики холода в самом помещении. Возможно, потребуется утепление стен, перекрытий, замена окон и дверей.

Установка радиаторов для получения максимального КПД

Радиаторы устанавливают на участках, где тепловые потери помещения наиболее значительные, например, рядом с окнами. Чтобы добиться максимального КПД, подоконник должен перекрывать около 2/3 верхней плоскости батареи и находиться от ее поверхности примерно в 10 см. Рекомендованное расстояние между радиатором и полом составляет 12 см. Заднюю поверхность батареи от стены должны отделять 2 см. Это создаст правильную естественную конвекцию, при которой некоторое количество тепла уходит на обогрев стены и блокировку теплопотерь помещения, а большая часть энергии направляется на обогрев.

Теплопотери при удалении горючих газов

При сгорании природного газа выделяются углерод, углекислый газ и водяной пар. В котлах с обычным теплообменником весь этот коктейль выводится наружу практически сразу после образования. Но современные производители предлагают конденсационные котлы, которые позволяют использовать тепло продуктов сгорания по максимуму. Внутри такого теплообменника водяной пар конденсируется и отдает энергию. Остывшую влагу необходимо периодически сливать и утилизировать специальным образом, поскольку она содержит кислоту.

Обычно заявленный показатель КПД конденсационных котлов превышает 100%, что кажется невероятным с точки зрения физики. Чтобы разобраться с этим вопросом, необходимо разграничивать два понятия:

НУТС (низшая удельная теплота сгорания) – энергия, получаемая из топлива, когда все продукты сгорания выводятся во внешнюю среду;

ВУТС (высшая удельная теплота сгорания) – количество энергии, которая учитывает потенциал водяного пара.

В нормативной документации все расчеты проходят с использованием НУТС. Если же учитывать используемую энергию водяного пара, но расчеты вести на основе низшей удельной теплоты сгорания, получаем цифры, которые превышают 100%. В целом разница между НУТС и ВУТС составляет примерно 11% — это и есть предельная разница в КПД котлов с разными теплообменниками.

Каким должен быть энергоэффективный котел

Указанные в документах характеристики и богатый практический опыт показывают, что импортные котлы обладают наиболее высоким КПД. Европейские производители уделяют особое внимание применению энергосберегающих технологий, что позволяет получать максимальную отдачу от оборудования. Составим «портрет» идеального газового котла:

модуляционная горелка – автоматически подстраиваются под режим работы системы, минимизируя процент недожога;

нагрев теплоносителя не более 70 градусов, отводимых газов – до 110 градусов, что обеспечивает оптимальный баланс КПД, желательно наличие конденсационного теплообменника;

коаксиальный дымоход – закрытая камера сгорания требует от оборудования канала для отвода продуктов сгорания типа «труба в трубе», что позволяет подогревать поток воздуха с улицы;

система рециркуляции – позволяет использовать тепло отработанных газов для обогрева помещения.

Конечно, такого идеального котла не существует, но список лучших технических решений поможет выбрать достойную модель.

Лучшие модели и производители

Интересуясь КПД котлов отопления на газе, стоит ознакомиться с перечнем наиболее удачных вариантов от всемирно известных производителей.

Vaillant ecoVIT, VKK INT 286/4 – одноконтурная модель для напольной установки. Имеет закрытую камеру сгорания, высокий уровень автоматизации.

DeDietrich Naneo, PMC—M 34/39 MI Plus – конденсационный котел для настенного монтажа. Комбинированная закрыто-открытая камера сгорания и встроенная система управления.

ACV Alfa Comfort 60 v15 – энергонезависимый напольный котел, который не требует подключения к электросети. Простой и надежный вариант по демократичной стоимости.

Заключение

При выборе газового котла необходимо учитывать указанную производителем величину КПД, температуру дымовых газов и модель теплообменника. Для получения максимальной отдачи следует устранить общие и специфические теплопотери. Если вас интересует качественное оборудование для обогрева дома, в нашем каталоге легко подобрать энергоэффективную модель от европейского производителя. Менеджер «Смартекс24» готов проконсультировать каждого клиента и помочь с выбором.
