Инфракрасные обогреватели набирают все большую популярность за счет своей экономичности, безопасности и высокой производительности. Насладиться всеми перечисленными преимуществами можно лишь правильно установив этот прибор.
Подготовительный этап
Инфракрасные обогреватели могут использоваться в качестве основного источника тепла в помещении. В этом случае не обойтись без тщательного расчета тепловых потерь. Они зависят от множества факторов, таких как размер помещения, материалы, толщина стен, вентиляция и регион, поскольку для каждого региона нормируется минимально допустимая температура.
Список необходимых инструментов
На подготовительном этапе необходимо определится с местом крепления обогревателя и подготовить следующие инструменты:
- дрель или перфоратор;
- шуруповерт;
- отвертка;
- плоскогубцы;
- рулетка.
Это необходимый минимум инструментов, без которых установить обогреватель не получится. В дополнение к ним можно использовать пирометр для расчетов при установки сразу нескольких устройств.
Где и как установить ИК обогреватель?
Расположение инфракрасного обогревателя зависит от его типа и плана обогрева. Его можно установить на потолке, на стене, с уклоном и без.
Техника безопасности
Помните, что установка ИК обогревателей — это работа с электричеством. Поэтому важно сохранять максимальную осторожность и соблюдать правила безопасности:
- Ни в коем случае не устанавливайте обогреватель вблизи пожароопасных предметов.
- Электропроводка должна быть протянута по негорючему основанию.
- Элементы крепления не должны касаться нагревательного элемента.
- Не устанавливайте устройства мощностью более 800 Ватт для жилого дома или квартиры.
- Не подключайте обогреватель к сети пока не закончите монтаж.
Для более эффективного использования обогревателя в своем доме расположите его рядом с материалами, обладающими высокими показателями поглощения тепла, например, деревом, коврами, каменными стенами. У
Поверхность крепления должна быть достаточно крепкой, поскольку некоторые обогреватели могут весить до 28 кг, хотя многие, конечно же имеют менее крупный вес.
Место расположения и высота от пола

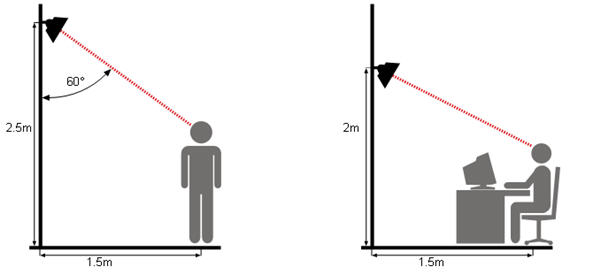

Одно из важных требований по установке ИК обогревателя — расстояние до головы человека, особенно в рабочих зонах, там, где человек проводит много времени практически неподвижно. Это расстояние должно быть как минимум 1,5 — 2 метра. Фактически оно определяется мощностью того или иного обогревателя. Если его мощность до 800 Вт, то его вполне можно располагать на расстоянии 70 см от тела человека. Если же мощность составляет 1-1,5 кВт, то допустимое расстояние начинается с 1 метра.
Специфика разных помещений определяет особенности установки обогревателя и оптимальную схему расположения устройств.
Где расположить обогреватель:
Комната | Рекомендованное место |
Спальня | Область над изголовьем, чтобы как минимум ⅔ кровати находились под ИК излучением. |
Кухня | Обогреватель рекомендуется устанавливать так, чтобы его лучи были направлены в сторону окна, место притока холодного воздуха с улицы в помещение. |
Ванная | На потолок, если это единственный источник тепла в комнате, или напротив небольшого участка, где чаще всего бывает человек, если ИК обогреватель рассматривается как дополнительный источник тепла. |
Прихожая | На потолке с направлением вниз, на пол. Он остается теплым за счет чего очень быстро сохнет. То же касается и обуви — она также быстро сохнет и остается теплой. Однако важно убирать ее, чтобы не пересушить, тем самым не испортив ее. |
При обогревании открытых площадок есть смысл установить сразу несколько приборов, так, чтобы инфракрасное излучение достигало большей части поверхности тела.
ИК обогреватели могут обеспечить разный температурный режим в отдельных зонах помещения. Для этого в одном помещении устанавливаются несколько устройств с разной мощностью.
Инструкция по установке инфракрасного обогревателя
Каждый обогреватель поставляется с пошаговой инструкцией по его установк и эксплуатации. Тщательно изучите его, поскольку все они разные, в рекомендациях к разным приборам могут быть расхождения.
Монтаж прибора

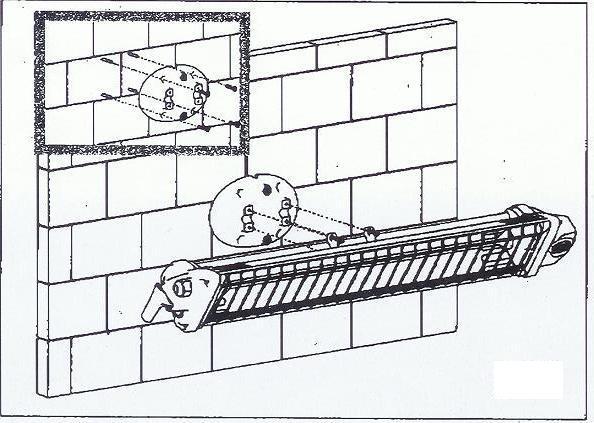

Крепление обогревателя к стене осуществляется весьма простым способом. Понадобятся лишь базовые навыки работы с обычными строительными инструментами, такими как дрель, перфоратор и шуруповерт. Имейте ввиду, что конструкции разных обогревателей может отличаться, не игнорируйте рекомендации от производителей.
-
Шаг 1. Определить места крепления обогревателя и отметить их. При этом лучше использовать рулетку, чтобы отмерить необходимую высоту крепления от потолка, и строительный уровень. Убедитесь, что все точки крепления расположены на одинаковой высоте.
Шаг 2. Просверлить отверстия дрелью или перфоратором, если приходится иметь дело с бетонной стеной.
Подключение к электросети
Любой инфракрасный обогреватель монтируется с термостатом, аппаратом, поддерживающим постоянную температуру. Для их подключения пригодна любая однофазная сеть.
В обычных квартирных условиях беспокоиться об этом не придется.
Терморегулятор постоянно отслеживает температуру в помещении, чтобы обеспечивать и поддерживать заданный пользователем температурный режим. Он автоматически отключает обогреватель, если температура в помещении начинает превышать заданный уровень. Подача электричества к обогревателю восстановится как только воздух в помещении начнет остывать.
Конечно, можно и вовсе от них отказаться, но в этом случае обогреватели будут расходовать гораздо больше электроэнергии и в помещении будет не так комфортно.
-
Шаг 1. Взять провод, устойчивый к большим нагрузкам, например, ВВГ 2*2,5. Проложить его внутри стен или потолка. Замаскировать провод слоем штукатурки. В качестве альтернативы можно использовать специальные коробки для маскировки электропроводов.
Шаг 2. Проводка нагревателя коммутируются параллельно главной линии.
Схема подключения нескольких обогревателей через терморегулятор
Схема подключения ИК обогревателей не должна пугать — простая доводка кабеля одного или нескольких приборов до терморегулятора, а затем — к любой распределительной коробке.
Оптимальный вариант — создание отдельного автомата в распределительном щите специально для обогревателей. Это обезопасит сеть от перегрузок.
Куда обращаться и сколько стоит работа мастеров?
Не обязательно делать все самостоятельно. Если у вас недостаточно опыта монтажных работ с электрооборудованием, обратитесь в одну из компаний, предлагающих свои услуги. Стоимость работ монтажников в среднем составляет от 1500 рублей за 1 обогреватель. Многие из них дают гарантию на свою работу, так что нет других веских причин отказываться от этих услуг помимо желания сэкономить.
Компания | Адрес | Телефон |
Москва | ||
ИкоЛайн | ул. 3-я Институтская, д. 12 | (495) 589-33-44 |
Московский Климат | Б. Трехсвятительский пер., д. 2/1 | +7 (495) 545-45-23 |
8 800 700 39 80
+7 (812) 642-13-73
Монтаж инфракрасных обогревателей не должен пугать — это не повод отказываться от одного из самых экономных сегодня способов обогрева квартиры или дома. С помощью специализированных компаний, которые готовы помогать в установке обогревателей, трудностей возникнуть не должно.
Предположим, что вы уже подобрали ИК-обогреватель по мощности, исходя из своих задач и размеров помещения. Имеет смысл установить несколько приборов меньшей мощности вместо одного мощного. Выгода двойная: прогрев более равномерный и проще регулировать температуру.
Если выбранная вами модель ставится стационарно, ее нужно подвесить на потолок или стену и правильно подключить. Можно поручить это специалисту, можно взяться и самому. Но для этого нужны хотя бы минимальные знания электрики. Ниже мы рассмотрим, как установить инфракрасный обогреватель.
Основные правила
- Правильно подбирайте мощность! Для жилых комнат оптимальный уровень теплового излучения — 50-100 Вт/м², но не более 150 Вт/м².
- Соблюдайте дистанцию! Обогреватель не должен располагаться слишком близко к человеку (не менее полуметра от головы). Нужно строго следовать показателям высоты, указанным в инструкции. В среднем — 2,5-3,5 метра от пола.

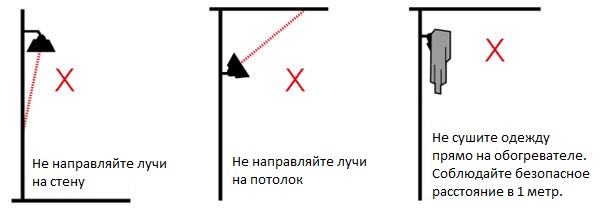

- Располагайте правильно! Лучи должны падать на обогреваемую зону (не направляйте их на потолок или стену). Вблизи не должно быть штор и драпировок.
- Не устанавливайте у окон! Если лучи будут проходить через стекло, это приведет к большим потерям тепла.
- Учитывайте тип основания! Обогреватели без проблем крепятся на бетонное, кирпичное или деревянное основание. Если у вас декоративная панель — убедитесь в ее термостойкости (не менее 80 °C).
Этапы установки инфракрасных обогревателей
- Просверлите на потолке или стене отверстия и укрепите кронштейны (обычно идут в комплекте).

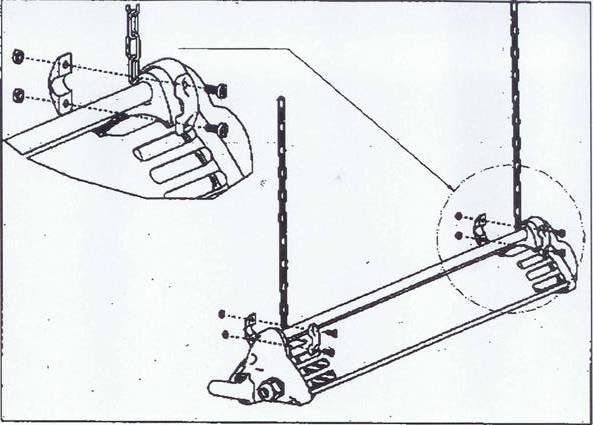

- Подвесьте прибор на кронштейнах (как вариант — на тросе или цепочке) и отрегулируйте его наклон.
- Подсоедините подводящий кабель к клеммам, учитывая полярность (фаза-ноль) и заземление.
- Для прокладки кабеля используйте короб (кабель-канал) или гофру (в случае скрытой проводки).
- В случае если есть терморегулятор — подведите кабель к нему и соедините провода при помощи клеммных колодок, соблюдая полярность (см. схему).
- Перед включением в сеть протрите пластину обогревателя спиртом и дайте высохнуть.
Подключение инфракрасного обогревателя через терморегулятор
У потолочных моделей обязательно должно быть предусмотрено подключение через терморегулятор. Иногда он идет в комплекте. К одному терморегулятору можно параллельно подключить несколько обогревателей, если они установлены в одной комнате. При этом общая нагрузка не должна быть выше 3 кВт.
Важное правило — не располагайте терморегулятор близко к источнику отопления или на сквозняке. В противном случае, он будет работать неправильно. Рекомендуемая высота установки — 1,5 метра от пола.
Из большого разнообразия дополнительного отопления многие отдают предпочтение ИК-панелям, ведь они удобны в эксплуатации и быстро прогревают помещение. Кроме того, с помощью встроенного терморегулятора можно быстро задать необходимую температуру. Установку инфракрасных обогревателей можно доверить профессионалам или провести самостоятельно, что значительно сэкономит средства.
Область применения
Такие нагревательные приборы характеризуются высокими показателями КПД, вследствие чего они практически мгновенно прогревают помещение и медленно охлаждают его. Эти факторы указывают на большую эффективность устройств. В силу этого можно считать оправданным их применение в помещениях с высокими потолками и большими потерями тепла.
Кроме того, инфракрасные панели нередко используют для обогрева помещений гражданского и сельхозназначения. В частности, это школы, офисы, теплицы, детские сады, магазины и др. Встречаются также модификации, которые предназначены для обогрева открытых площадок.
Прежде чем покупать конкретный нагревательный прибор, следует сопоставить предстоящие условия работы с техническими характеристиками. Для каждого конкретного объекта желательно выбирать определенные изделия:
- Коротковолновые устройства. Они зачастую используются на производствах. Это обусловлено агрессивностью конструкции в работе ввиду мгновенного нагрева объекта из-за повышения температуры до сотен градусов.
- Длинно- и средневолновые приборы. Востребованы в частных домах, а также на гражданских объектах.
Из этого видео вы узнаете, как можно самостоятельно установить инфракрасный обогреватель:
Принцип действия и разновидности
Характерной особенностью таких изделий является выделение тепла, которое способствует обогреву различных поверхностей – стен, пола, потолков и т.д. Следует отметить, что прогрев воздуха производится частично, ведь основной поток излучения направлен на предметы, которые впоследствии отдают тепло от себя.
Инфракрасные излучение не боятся ветра, сквозняков и способны согреть даже в ветреный день
Прибор состоит из рефлектора и излучателя. Последний отвечает за передачу излучения в процессе нагрева. Отражающим элементом является рефлектор, который производят из термоустойчивых материалов, обладающих высокой отражающей способностью. В качестве нагревательных элементов могут быть:
- пластины;
- открытые или закрытые спирали;
- кварцевые, инфракрасные или галогеновые лампы;
- ТЭНы;
- карбоновые проводники.
Инфракрасное оборудование отличается по нескольким признакам: назначение, способ установки, источник энергии. По последнему параметру они делятся на стационарные и передвижные. Приборы могут быть для бытовых и промышленных нужд.
В соответствии с источниками энергии все обогреватели подразделяются на несколько видов:
- Электрические. Наиболее популярный тип приборов, которые устанавливают в любых помещениях. Обязательный элемент в системе – зеркальный рефлектор для передачи излучения в необходимом направлении.
- Газовые. Лучше всего подходят для открытых площадок или промышленных сооружений. Из-за высокой мощности их нечасто можно встретить в жилых помещениях. Топливом является газовоздушная смесь.
- Дизельные. Востребованы в тех помещениях, где слабая проводка. Такие приборы часто встречаются на улице или в гаражах. Устройству не требуются дымоходы, очистка производится через несколько фильтров.
- Пленочные – часто используются в жилых помещениях.
Преимущества и недостатки
Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:
- Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
- Устройство не выжигает кислород.
- Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
- В случае монтажа на потолок занимают минимум места в комнате.
- Безопасность для детей.
- Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
- Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
- Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
- Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.
Многие модели имеют терморегулятор, с помощью которого поддерживается комфортный уровень температуры
Единственным минусом изделий является их высокая цена.
Установить инфракрасный обогреватель на потолок под силу даже начинающему мастеру. Очень важно правильно провести расчеты по монтажу, чтобы использование устройства не было опасным.
Меры безопасности
Следует учитывать, что монтаж ИК-панелей подразумевает работу с электричеством. Очень важно соблюдать предельную осторожность и следовать правилам безопасности:
- Запрещается проводить установку инфракрасного обогревателя на потолок, если рядом расположены пожароопасные предметы.
- Электрическая проводка должна быть расположена на негорючем основании.
- Крепежные детали не должны соприкасаться с нагревательным элементом.
- Не рекомендуется устанавливать приборы мощностью больше 800 Вт в жилых помещениях.
- До окончания монтажных работ нельзя подключать прибор к сети.
Для более эффективной работы устройства рекомендуется в размещать прибор вблизи предметов, хорошо поглощающих тепло: каменные стены, дерево, ковры и т.д
Специалисты не советуют проводить монтаж обогревателя вблизи отражающих поверхностей, ведь это снижает эффективность изделия. Крепежная поверхность должна быть крепкой, ведь некоторые конструкции весят около 30 кг, хотя большинство из них имеют меньший вес.
Выбор подходящего места
Важнейшее требование при монтаже ИК-панели – расстояние до головы человека. Особенно это актуально в рабочих зонах, где люди находятся долгое время в одной позе.
Расстояние должно быть минимум 1,5-2 м, все зависит от мощности устройства. Если она меньше 800 Вт, прибор допустимо разместить на дистанции 70 см. Если показатели 1-1,5 кВт, то минимальный промежуток составляет 1 м. Специфика конкретных помещений определяет ряд особенностей монтажа конструкций и оптимальную схему их размещения. Рекомендуемое место для расположения прибора в каждой конкретной комнаты наглядно показывает таблица:
Для обогрева открытых площадок желательно устанавливать несколько устройств, чтобы излучение охватывало большую часть тела человека. Агрегаты способны обеспечить различные режимы температур для отдельных зон объекта. Для этого достаточно в одной комнате разместить несколько приборов разной мощности.
Пошаговая инструкция
В комплект панелей для обогрева производитель обязан приложить пошаговое руководство по монтажу и эксплуатации. Необходимо тщательно изучить его, ведь все агрегаты разные, поэтому рекомендации к ним могут отличаться.
Установка обогревателя
Крепление прибора к стене довольно простое. Для работы потребуется шуруповерт, дрель и перфоратор, а также базовые знания по работе с перечисленными инструментами.
Конструкции различных устройств могут отличаться, поэтому стоит обратить внимание на советы изготовителей
Пошаговый процесс:
- Определить места для крепежа изделия и отметить их. Рекомендуется для этих целей использовать измерительную ленту, чтобы замерить высоту крепления от потолка. Понадобится и строительный уровень. Необходимо убедиться, что все точки располагаются на одной высоте.
- Просверлить отверстия, в которые затем вставить дюбеля.
- При помощи деталей, входящих в комплект, закрепить конструкцию на стене.
Чтобы правильно установить инфракрасный обогреватель, необходимо четко соблюдать вышеописанные рекомендации.
Подключение к электросети
Любое устройство устанавливается с термостатом, который нужен для поддержания постоянной температуры. Для подключения подходит любая сеть, состоящая из одной фазы. Исключением являются высокомощные промышленные модели. В условиях дома или квартиры беспокоиться об этом не следует.
С помощью терморегулятора отслеживаются показатели температуры в помещении. Это необходимо для обеспечения и поддержания заданных режимов. Если значения выше заданного уровня, прибор автоматически отключается, подача электроэнергии к агрегату возобновляется после остывания воздуха.
Монтаж требует минимальной предварительной подготовки, не нужно подведение дополнительных коммуникаций
При установке агрегата одновременно в нескольких комнатах одного терморегулятора будет мало. Необходимо установить отдельный для каждого помещения. Можно совсем не использовать их, но в таком случае панели станут расходовать значительно больше электричества. Кроме того, находиться в комнате будет менее комфортно.
Пошаговая инструкция по подключению изделия:
- Следует использовать устойчивый к высоким нагрузкам проводник, который необходимо проложить в потолке или стенах.
- Замаскировать кабель слоем штукатурки. Альтернативным вариантом является применение специальных коробок, с помощью которых можно скрыть электропровода.
- Проводку обогревателя необходимо параллельно подсоединить к главной линии.
- Затем следует установить терморегулятор в каждой комнате на высоте 1,5 м.
Установить инфракрасный обогреватель не так сложно, как кажется на первый взгляд. На сегодняшний день эти конструкции являются самыми экономичными для обогрева жилья. Приборы можно использовать как в качестве основного, так и дополнительного источника тепла.
