Нагревательный электрический компонент, состоящий из металлической спирали, догадались вставить в металлическую трубку, причем так, чтобы спираль была изолирована от трубки посредством керамического изолятора в 1859 году американцем Симпсоном, но прошло еще почти 50 лет, прежде чем эти элементы стали выпускать в заводском исполнении.
В 1918 г. фирма General Electric, получила патент на выпуск трубчатых элементов с металлической оболочкой, наполненные изоляционным порошком, который, кроме того и фиксировал положение спирали. Кроме того такой элемент можно было гнуть на практически любой угол без сильной потери его термических или электрических свойств. Так как спираль плотно зафиксирована в трубке, опасность короткого замыкания между спиралью и оболочкой полностью отсутствует. Благодаря плотной фиксации спирали, повышается равномерность распределения тепла по всему объему трубки.
Трубчатые электронагреватели используются для преобразования электрической энергии в тепловую с помощью нагрева рабочей среды методом конвекции, излучения или теплопроводности. Применяются как в быту так и промышленных установках. Рабочая среда может быть газообразной, твердой или даже жидкой.
По сравнению с другими типами нагревателей ТЭНы можно безопасно применять даже при непосредственном контакте с нагреваемой средой при повышенном или нормальном давлении; ТЭНы обладают высокой надежностью при ударах или вибрациях.
Трубчатый электронагреватель представляет собой металлическую трубки, внутри которой идет нихромовая или фехралевая токопроводящая нить. Объем между спиралью и стенками металлической трубы заполнен диэлектрическим материалом хорошо проводящим тепло, например периклазом. Нихромовая спираль, благодаря высокому оммическому сопротивлению при прохождении электрического тока сильно нагревается, но при этом не плавится. Тепловая энергия проходя через слой изолятора кварцевого песка или другого диэлектрика, а затем через стенки металла трубы нагревает поверхность той среды в которой находится.
Конструкция ТЭНа позволяет выдерживать длительную штатную нагрузку. Без разрушения и последствий переносить скачки напряжения и кратковременные перегрузки электросети.
Имеются различные формы ТЭНов. По геометрическим параметрам формы существуют: гнутые пополам, прямые и в форме «скрепки» или латинского символа "U","N", "М", а также в форме спирали, сердца и гнутые. Трубчатые нагреватели могут быть разного радиусы наклона и изгиба, со штуцером и без него. Основные типы ТЭНа: одно концевые или патронные, в которых контакты лежат на единой поверхности; двух концевые, в которых выводы расположены с двух сторон. Трубки нагревателей бывают разного диаметра от 7 до 20 миллиметров.
Подключение к питающему напряжению ТЭНов осуществляется через специальные клеммы. В основном они представляют из себя обычный контакт под зажим, изготовленный в виде пластинок. Более редко встречаются резьбовые клеммы. Некоторые предприятия комплектуют ТЭН датчиком температуры и термопредохранителем, обычно они уже запресованы в конструкцию. Мощность нагревателей лежит в диапазоне от 1200 Ватт до 3Квт.
Штуцер представляет собой резьбовую втулку с упорным фланцем. Данный компонент крепится в нагревателе методом сварки, опрессовки или пайки, а иногда просто герметиком. Тот или иной способ используется в зависимости от условий работы. ТЭНы у которых диаметр оболочки от 8,5мм или меньше обладают контактными выводами в виде лепестков.
Для работы подавляющего большинства стиральных машинок необходима только холодная вода, поскольку внутри нее находится нагревательный элемент называемый тэн. Его главной задачей является нагрев воды в баке до заданной температуры, в соответствии с выбранной программой стирки.
Холодная вода нагревается в бойлере ТЭНом. Это трубчатый электронагреватель. Он состоит из трубки, в которой расположена спираль из проволоки, нагревающейся от электрического тока. Между проволокой и трубкой засыпан песок с диэлектрическими свойствами для предотвращения замыкания.
Бойлер состоит из емкости с выводами для горячей и холодной воды. ТЭН находится в емкости, нагревает воду. На ТЭНе со временем появляется налет в виде солей магния и кальция. Слой соли становится все больше, передача тепла ухудшается, затрачивается больше времени на нагрев, а следовательно, повышаются расходы на электроэнергию.
Есть решения этой проблемы в виде различных фильтров воды и магниевых стержней. Но появились бойлеры с инновационным решением в виде сухого ТЭНа. В бойлерах располагают металлическую колбу, соприкасающуюся с водой. В колбу помещены сухие ТЭНы для нагревания. Все чаще изготовители оснащают водонагреватели таким сухим ТЭНом. Он продлевает работу устройства, упрощает обслуживание. Большинство изготовителей перешли на сухие нагреватели, так как это является перспективным направлением, снижающим затраты на электроэнергию и покупку бойлера.

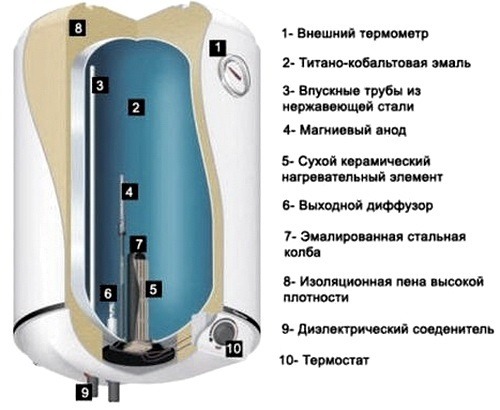

Конструкция сухих ТЭНов постоянно совершенствуется. Существует несколько типов исполнения:
В колбу с ТЕНом залито масло. Его теплопроводность выше воздуха, возникает экономия энергии для нагревания воды.
Наиболее простой вариант. ТЭН находится в колбе в воздухе. Это дешевая конструкция, техническое обслуживание и замену ТЭНа легко произвести.
При работе на сухом ТЭНе нет контакта с водой и опасности поражения током. Когда спираль из проволоки перегорит, то она может прикоснуться к стенкам трубки, возникнет напряжение на корпусе бойлера. Качественные сухие ТЭНы надежные в плане безопасности. При выходе из строя они просто не работают, проволока не касается трубки. Но опасность все равно существует.
Обычные трубчатые нагреватели применяются в бытовой технике для нагрева жидкостей. Воздушные сухие ТЭНы применяются реже, но его свойства все чаще используются в различных сферах промышленности и быта. Они применяются для нагревания смесей газа, воздуха, в электрокалориферах, печах для сауны, конвертерах, пушках в тепловых завесах.

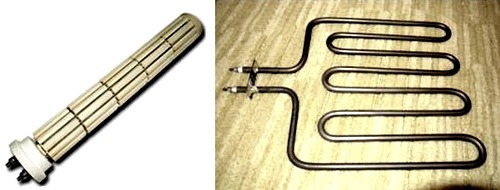

Виды сухих ТЭНов
Классы нагревателей основаны на принципиальных схемах работы в различных средах. Они отличаются тем, что могут работать в спокойных или движущихся средах. От этого зависит прочность конструкции, ее долговечность. Нагреватели для спокойных условий выполняют менее прочными и защищенными от температуры.
По сферам использования воздушные нагреватели разделяются по значению поддерживаемого напряжения, в зависимости от решаемой задачи. Универсальным ТЭНом классического типа можно считать воздушный нагреватель на 220 вольт. Его применяют в бытовых приборах, в областях производства для нагревания жидкостей согласно технологических процессов. В специальных сферах промышленности применяют сухие ТЭНы на 380 или 660 вольт.
Материалы изолятора
Обычный воздушный сухой нагреватель состоит из металлической трубки со спиралью из проволоки с высоким сопротивлением внутри нее. Для поддержания хорошей герметичности, составные части плотно прилегают друг к другу, использован специальный изоляционный материал.
Покупатели должны знать, какой материал входит в состав элемента. Сухие тэны с металлическими ребрами выполняются из нержавеющей или углеродной стали. В каждом случае подходит индивидуальный вариант, так как рабочая среда предназначена для своих параметров действия на материал. Универсальным свойством материала является коррозионная стойкость. Для воздушных сухих нагревателей такие требования не высоки, по сравнению с нагревателями для жидкостей.
Устройство сухого ТЭНа
В обычных нагревателях воды (трубчатых) элемент нагрева помещается непосредственно в воду. В водонагревателях с вариантом сухого ТЭНа элемент нагрева располагают в запаянной трубке, контакта с водой нагреватель не имеет.
Обычный водяной нагреватель комплектуется анодом из магния, для защиты от накипи в баке. При использовании сухого нагревателя анод помещается в бак через отдельное отверстие.

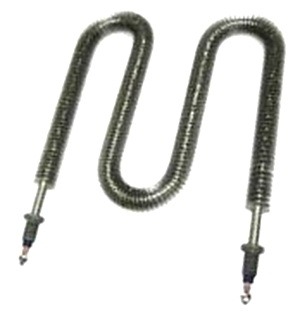

По форме также нагреватели разных типов имеют отличия. Сухой нагреватель тонкий и прямой, так как он располагается в металлической трубе, а обычный ТЭН бывает самой разной формы.
Сухой нагреватель входит в комплект баков выше 50 литров, так как по своим размерам он не подойдет для бака меньшего размера.
Особенности конструкции гибких сухих нагревателей
Элементы нагревателя со свойствами гибкости показывают подход высоких технологий к осуществлению нагрева среды. Их отличие от обычных нагревателей в том, что человек может без специального инструмента задать ТЭНу любую необходимую форму. Свойство гибкости не снижает эксплуатационные качества изделия. Нагреватель конкурирует в свойствах мощности и термической стойкости с обычными моделями, в том числе и с жидкостными.
Гибкие сухие воздушные нагреватели используются в специальном оборудовании и пресс-формах с горячими каналами. Специфика производства создала условия необходимости конструирования гибкой структуры.
Технические данные
Сухие тэны выпускаются в огромном ассортименте, несмотря на малую распространенность в сравнении с аналогами для жидкости. Их характеристики различны по рабочим свойствам и по конструкции. Длина контактного стержня достигает длины 60 см, от этого значения зависит сфера применения. По месту использования выбирают нагревательный элемент по конфигурации, свойствам и размерам.
Диаметр трубки колеблется в пределах 8-16 мм. Существуют разные варианты моделей нагревателей по быстродействию нагревания, которое обуславливается мощностью. Широкое распространение получил нагреватель воздушного сухого типа мощностью 2 кВт, на напряжение 380 вольт. Модели более 40 см могут работать в сети 220 вольт. Также применяются и другие нагреватели в широком диапазоне мощностей от 0,2 до 10 кВт.
Установка сухих нагревателей
Монтаж и крепление производится механическими фиксаторами в виде хомутов, втулок, зажимов и скоб. Широко применяется способ пайки, который нужно выполнять осторожно. Точки пайки необходимо размещать от торца нагревателя на 50 мм. Сухой нагреватель гибкого типа закрепляется на раствор клея или механическим методом укладки в пазы.
Особенности обслуживания
Фирмы изготовители производят все более качественные изделия для нагревания воды с высокими защитными свойствами. Но, если вовремя не проводить обслуживание оборудования, то долговечная эксплуатация их невозможна. Необходимо чистить поверхности нагрева от загрязнений с интервалом времени, зависящим от условий работы и свойств среды.
При использовании гибкого воздушного электронагревателя требуется защитная смазка мест прилегания элемента. Перед началом запуска оборудования необходимо удалить с него консервационную смазку, которая будет мешать для оптимальной тепловой отдачи.
Сухие ТЭНы имеют недостатки
Бытует мнение, что сухой нагреватель не экономичный, так как в металлической трубке есть зазор между спиралью и стенкой трубки. Сначала греется трубка, а потом греется вода. Но это утверждение можно опровергнуть. Нагрев проходит внутри среды, потери для нагрева наименьшие. Диаметр ТЭНа меньше диаметра трубки на 2 мм, прослойка воздуха минимальная.
Мощность сухих нагревателей меньше обычных. Их мощность достигает 1200 ватт, по сравнению с обычными на 2 кВт. Зато сухие ТЭНы устанавливают 2 штуки на один бойлер, общая разница в мощности получается незначительная.
Недостаток, с которым не поспоришь, это высокая цена. Разница в стоимости примерно в 1,5 раза.
Преимущества
Простое обслуживание . Для замены элемента будет необходима отвертка для снятия корпуса из пластика и отвинчивания распорного винта. Больше никаких работ не требуется, только вытащить неисправный элемент и установить новый. А для замены «мокрого» ТЭНа вам нужно сливать воду, отвинчивать фланец, остатки воды могут вылиться на вас. Необходимо каждый раз менять прокладку под фланцем. Это грязная и дорогостоящая работа.
Цена нагревателя . Сухой элемент стоит около 15 долларов. Это зависит от производителя и продавца. «Мокрый» элемент стоит от 26 долларов и выше. Если у вас титан малоизвестной марки, то купить мокрый ТЭН будет непросто, и цена будет высокой. Прокладка также будет стоить немало денег.
Простота замены 1-го элемента . Если вышел из строя один элемент, то вы меняете его, не касаясь к другим элементам, не сливаете воду, и даже сам водонагреватель не нужно снимать со стены. Времени это займет не более 10 минут. Для замены мокрого элемента, тем более, если их два, нужно слить воду, снять сам нагреватель, открутить гайки. Затем нужно решать: менять сразу два элемента, или ждать, пока выйдет из строя второй, зная, что опять придется повторять эти неприятные процедуры.
Доступность в продаже . Сухие ТЭНы подобны по своему оформлению, отличаются только длиной или диаметром. Во многих магазинах по продаже электротоваров их можно легко найти. Мокрые нагреватели изготавливаются под конкретную марку изделия, заказываются отдельно. Необходимо ждать, когда его доставят.
При покупке водонагревателя с элементом «мокрого» типа можно сэкономить до 30 долларов. Но это не окупит стоимость замены нагревательного элемента, с множеством неприятных работ по обслуживанию.
Водонагревательное электрооборудование сегодня широко применяется в быту. Конфигурация устройств включает в себя разнообразные элементы, отвечающие за их функционирование. В перечне таких деталей стоит выделить ТЭН.
Особенности
Электрические водонагреватели пользуются большим спросом, за счет чего на рынке такая продукция представлена в большом многообразии. Обусловлен спрос на такие устройства высокой стоимостью горячего водоснабжения, а также периодическим отключением горячей воды в некоторых районах.
Последние модели бойлеров имеют специальный элемент, за счет которого происходит нагрев воды в закрытой емкости. Он представляет собой внутренний аккумулятор. Такое приспособление принято называть ТЭН. Исходя из принятой аббревиатуры, ТЭН расшифровывается как «трубчатый электронагреватель».
Собирается устройство из проволочной спирали, которая помещается в металлическую оболочку, за счет которой провода не соприкасаются с водой, но нагревают трубку. В нагревателе такая деталь находится внутри, контактируя в процессе работы с водой. В результате прохождения тока через ТЭН происходит нагрев имеющейся в бойлере жидкости. Металлическая трубка, как правило, изготавливается из «нержавейки» или медного сплава. Электротэны являются основными элементами водонагревательных баков любого типа. В качестве источника питания прибора выступает электрическая сеть.
Всем известно, что вода и электричество вместе представляют опасность для человека, именно поэтому производители стараются выпускать приборы, обладающие высоким уровнем безопасности.
ТЭНы, устанавливаемые в водонагревателях, могут быть двух типов. Каждому типу элемента присущи специфические особенности.
Устройство и виды
Для того чтобы сделать правильный выбор при покупке электрооборудования, необходимо изучить характеристики всех имеющихся разновидностей. ТЭНы бывают закрытыми либо открытыми.
Мокрые или открытые элементы работают при непосредственном контакте с жидкостью в баке. Конфигурация элемента имеет классический вид, подобная деталь присутствует в любом электрическом чайнике. Если деталь этой группы выйдет из строя, ее замена не потребует проведения сложных работ. Открытый нагревательный элемент содержит внутри своей трубки магниевый оксид и кварцевый песок. Эти компоненты относятся к виду теплопроводных веществ. В качестве основы ТЭНов выступает нихромовая проволока.
Производители выпускают различные водонагреватели с ТЭНами открытого типа. Исходя из отличительных особенностей изделий, продукцию можно классифицировать.
По способу крепления элементы могут быть гаечными либо фланцевыми. Последняя разновидность подразделяется на литые и штампованные изделия.
Важный момент – наличие анодного гнезда. Устройства с гайкой могут не иметь анодного крепления или же изготавливаться с дополнительным крепежом на фланце.
Форма ТЭНов может быть стандартной прямой или же изогнутой в различных направлениях.
По типу сырья для трубки элементы могут быть изготовленными из меди или стали.
Элементам открытого типа присущи следующие положительные характеристики:
главным преимуществом мокрых ТЭНов является высокая скорость нагрева воды;
продукция с таким типом нагревательного элемента имеет невысокую стоимость;
качественная продукция дополнительно покрывается стекловидной эмалью, что позволяет снизить риск образования коррозии и накипи на основании детали.
К минусам мокрых ТЭНов стоит отнести низкий уровень безопасности изделий, а также значительное снижение теплоотдачи в результате образования накипи на поверхности трубки. Вследствие этого для нагрева жидкости в бойлере будет затрачиваться больше электроэнергии. Кроме того, низкое качество городской воды отрицательно сказывается на сроке службы таких изделий.
Элементы закрытого типа предполагают размещение внутри специальной керамической колбы, которая обеспечивает нагрев воды. Сама деталь не контактирует с жидкостью, за счет чего она получила название «сухой» ТЭН. К колбе предъявляются высокие требования, касающиеся безопасности, поэтому изделие изготавливают из стеатита либо магниевого силиката. В качестве сырья, используемого для изготовления нагревательного элемента, выступает нержавеющая сталь.
Подобная конфигурация предполагает нагревание жидкости путем передачи тепла кожухом.
ТЭНы закрытого типа имеют следующие преимущества:
приборы отличаются высоким уровнем безопасности при эксплуатации, за счет чего возникновение замыкания не представляется возможным;
устройства удобны и просты в использовании;
подобные виды водонагревательной продукции имеют большой срок службы;
устройства экономичны;
при возникновении неисправностей изделия могут быть отремонтированы.
К минусам таких нагревателей стоит отнести тот факт, что детали закрытого типа изготавливаются конкретно под каждую модель водонагревателя. По этой причине в случае поломки заменить ТЭН можно только на аналогичную деталь, что иногда вызывает некоторые трудности.
Проверка
Каких-либо специфических требований, касающихся обслуживания электро водонагревателей с ТЭНом, производители не выделяют. Однако существует ряд рекомендаций, которые позволяют увеличить эксплуатационный срок продукции, а также обеспечить ее бесперебойную работу.
Прежде всего, необходимо контролировать процесс нагрева воды бойлером и отмечать даже минимальные изменения в ходе эксплуатации. Признаками, свидетельствующими о неисправности нагревательного элемента в приборе, может быть увеличение потребления электричества, а также снижение скорости нагрева стандартного объема бака. Специалист может лучше проверить и продиагностировать водонагреватель на предмет неисправностей, однако, имея минимальные знания, касающиеся устройства прибора и его элементов, можно выполнить подобную работу и самостоятельно.
Приобретая устройство с ТЭНом для нагрева воды, стоит быть заранее готовым к тому, что со временем и нагревательный элемент, и магниевый анод необходимо будет снять и поменять. Поскольку эти детали в устройстве являются расходными материалами, со временем они перегорают.
Выработанный магниевый сплав можно определить при помощи визуального осмотра. При обнаружении такой проблемы необходимо выполнить замену анода. Эксплуатационный срок ТЭНов без такой составляющей уменьшается многократно. Ряд производителей бойлеров рекомендуют проводить замену данного элемента каждый год.
Водонагреватели последнего поколения рассчитаны на эксплуатацию в течение 20 лет (при условии грамотного использования прибора). Объясняется это рядом изменений, внесенных в конфигурацию устройств, которые касаются использования двойной проволоки для ТЭНа вместо одинарной. Такая особенность позволяет элементу какое-то время работать, даже если лопнула или оборвалась одна из деталей. Но даже в этом случае, необходимо незамедлительно провести замену неисправного ТЭНа на новый элемент.
Стоит выделить наиболее распространенные виды неполадок, которые могут возникать в процессе работы нагревательных деталей в приборах:
выход из бойлера холодной воды вместо горячей может говорить о сбоях в соединении ТЭНа с термостатом устройства;
если происходит попеременное включение и отключение устройства, стоит предположить, что на нагревателе скопилось слишком много накипи либо отложений извести;
также в ходе ошибок при установке в приобретенном устройстве может образоваться прослойка воздуха, которая будет служить препятствием для нагревательной детали, проводящей подогрев жидкости, поступающей в емкость.
Своевременное выявление неполадок в работе ТЭНа с терморегулятором позволяет вовремя продиагностировать и устранить неисправность, снижая риск возникновения более серьезных проблем с бойлером.
Для проведения проверки своими руками стоит подготовить запасной нагревательный элемент, а также специальный тестер. Поскольку в некоторых случаях в ходе визуального контроля исправности составляющих устройства обнаружить проблему не представляется возможным, тестер помогает выявить отклонения. Он представляет собой электроизмерительный аппарат, при помощи которого можно провести сравнительный анализ имеющихся характеристик устройства и значения сопротивления с параметрами, заявленными производителем для конкретной модели бойлера.
Замена
Выполнив проверку и определив характер неисправности ТЭНа, при которой необходимо заменить деталь, следует приступать к выполнению поставленной задачи. Алгоритм ее выполнения заключается в нескольких последовательных шагах.
В первую очередь нужно отключить прибор от электричества.
Далее необходимо слить всю воду, которая имеется в емкости.
Затем следует снять водонагреватель с креплений, чтобы обеспечить максимально комфортные условия для ремонтных работ.
Чтобы получить доступ к нагревательному элементу, который расположен внутри бойлера, нужно открутить крепление нижней планки устройства. Прежде чем что-либо демонтировать, лучше сфотографировать исходное расположение проводки. Это облегчит сборку после замены вышедшей из строя детали.
Следующим шагом будет отсоединение всех имеющихся проводов, которые ведут к ТЭНу.
После этого деталь можно извлекать из емкости.
В некоторых случаях после очистки трубчатой детали от налета (при целостности корпуса) можно попробовать установить очищенный элемент обратно. Часто такие манипуляции помогают восстановить работу устройства.
Если описанный метод результатов не принес, необходимо провести монтаж нового ТЭНа.
После этого нужно провести сборку корпуса бака в обратном порядке.
Прочистка
Поскольку в большую часть квартир и домов, где используются водонагревательные баки, поступает жесткая вода из центрального водопровода, на ТЭНах мокрого типа со временем образуется налет и накипь. Подобные новообразования частично блокируют проводимость тепла либо вообще ее исключают. Элементы горят, но не нагревают жидкость в баке.
Первым явным признаком того, что на детали скопился налет, является возрастание количества потребляемой устройством электроэнергии.
Если вовремя не отреагировать на подобные тревожные сигналы, то небольшая корка может достичь больших размеров. Кроме того, она постепенно разрастется на всю поверхность нагревательной детали.
Главная угроза, которую несет налет, заключается в том, что он способен полностью загерметизировать ТЭН. В ходе работы с такой корочкой он будет еще больше нагреваться. В результате либо аппарат перегорит, либо сработает защитное реле, а водонагреватель отключится.
Периодическая чистка сэкономит денежные средства и продлит срок службы детали. Чтобы решить подобную проблему, можно воспользоваться одним из вариантов очистки:
механической чисткой элемента;
химическим способом очищения.
В первом случае работы нужно проводить с влажной деталью, поскольку это облегчит процесс снятия накипи. В ходе механической чистки используется жесткая железная щетка либо нож. Счищая налет, необходимо соблюдать все меры безопасности и стараться не повредить основание элемента. После выполнения такой чистки поверхность ТЭНа зачищается шкуркой.
Для химического очищения в продаже имеется большое количество средств бытовой химии, основным предназначением которых является удаление накипи и налета.
Наиболее подходящим составом будет средство для чистки электрических чайников. ТЭН очищается в емкости с водой и чистящим средством, куда он полностью погружается.
Существует и более щадящий вариант состава для чистки, им является уксусная кислота. С ней следует работать по той же схеме. Для увеличения эффекта можно поставить емкость с деталью на небольшой огонь.
Проводя очистку детали, следует избегать контакта химических составов с резиновым уплотнителем, который расположен на элементе.
От воздействия агрессивных составов материал может потерять свои свойства (в первую очередь – эластичность). В результате нагревательный бак потечет.
О том, как заменить или очистить тэн водонагревателя своими руками смотрите в следующем видео.
Советы и рекомендации
Перед приобретением водонагревателя любой потребитель задается вопросом, устройство с каким типом нагревательного элемента будет лучшим вариантом. Чтобы выбрать более подходящий вид детали, стоит ознакомиться со специфическими особенностями каждой разновидности, а также учесть имеющиеся преимущества и недостатки.
Фланцевые элементы являются стандартными составляющими водонагревателей. Согласно мнению экспертов, в результате их эксплуатации достигается максимальный контакт ТЭНа с жидкостью. Однако коррозия и налет со временем негативно скажутся на работе нагревателя. Многие производители прибегают к дополнительным разработкам, которые помогают замедлить накопление на поверхности детали налета, но открытые виды элементов все же гораздо быстрее выходят из строя. Кроме того, обслуживание мокрых нагревательных деталей является достаточно сложным.
